钢筋混凝土梁与型钢混凝土柱连接瓶颈技术

分类:解决方案 464



钢筋与型钢钢骨柱连接,在很多大型公建项目上都会遇到连接所带来的的质量控制问题,具体如下;



13393619lqvuvklnbssmur.jpg插图

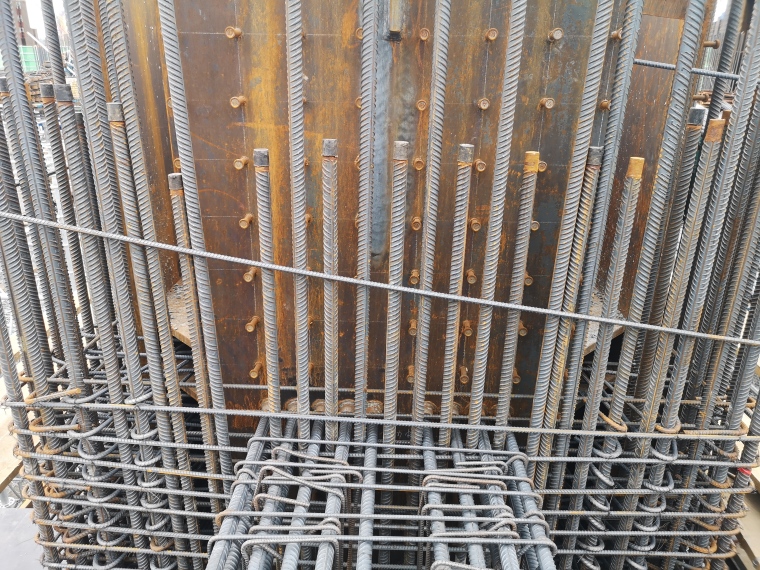

图一:  钢筋的一端进行直螺纹加工与型钢柱通过焊接套筒进行有效连接,其特点方便快捷,操作简单,质量稳定且可控,功效高,成本较低。



1341216nb2rzszyzbiluo0.jpg插图(1)

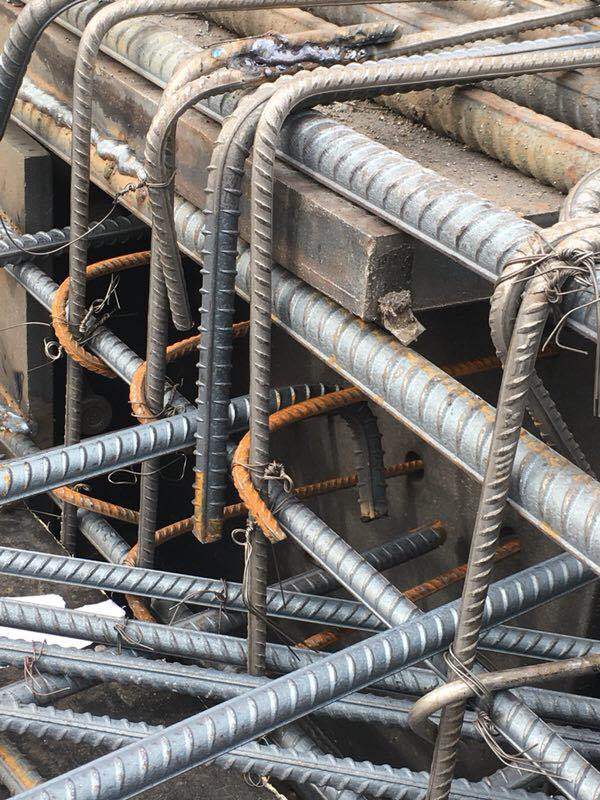

图二: 另一端钢筋因无法转动,采用连接板焊接操作。特点能够解决钢筋在无法转动的情况下与型钢柱连接,但焊接质量不合格项较多,质量管控难度大,连接效率低,探伤检测合格率低,质量不稳定,连接板重量大造价高,检测难度大。



135811cx61jvyn87oyki5x.jpg插图(2)

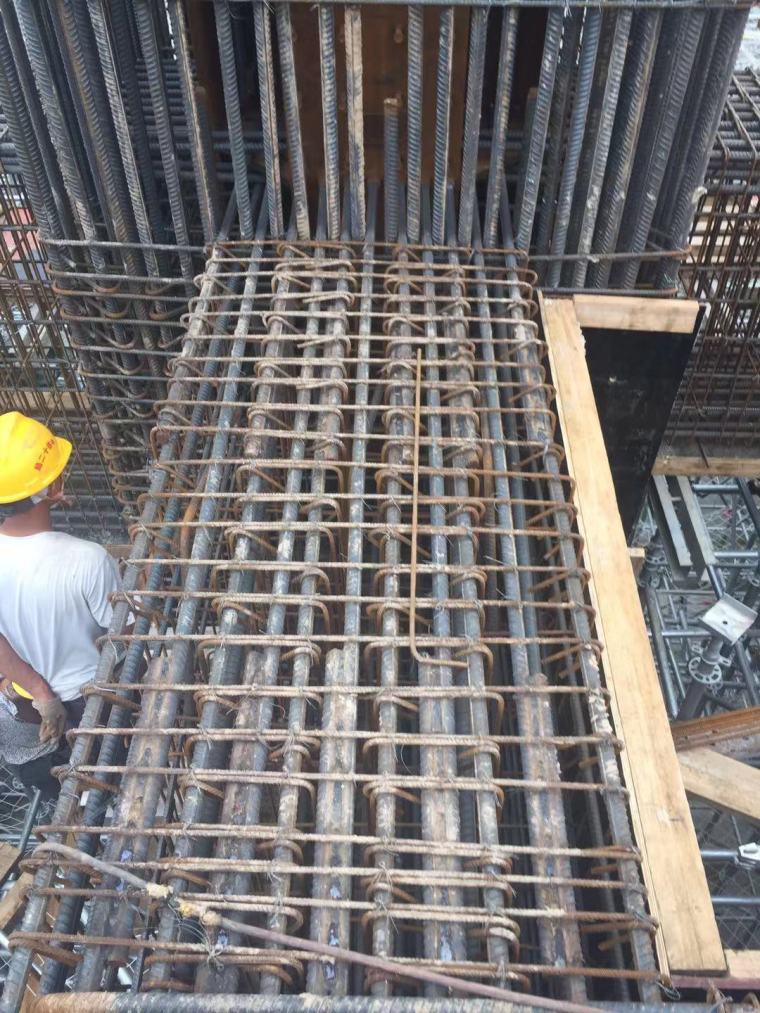

图三: 两端均采用焊接套筒连接,因钢筋无法再次转动,造成连接困难,采用焊接连接。焊接长度损失原料,焊接质量同样不可控,焊接作业时间长,合格率低,功效低,探伤检测无法保证100%合格,且检测费用高,施工进度难以保证。



133634fyxulilsi3wlsrf1.jpg插图(3)

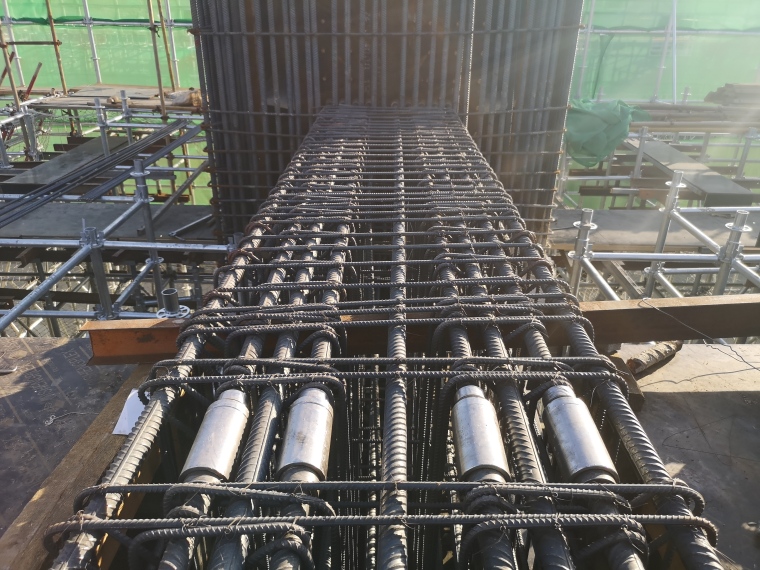

图四 :一种新型装配式机械连接工艺,型钢钢骨柱均采用焊接套筒连接,中间不能转动的部位,采用新型机械连接方法,将两根不能转动的钢筋进行原位连接,连接时连接钢筋不会产生位移,操作仅需要连接扳手。连接速度一分钟完成操作(钢筋同样是直螺纹丝头),现场构件割取,达到一级接头强度,批量连接质量非常稳定,作业时间大幅降低,质量验收可操作性强。现场无明火作业,大量节省焊工作业及费用。

143637kfzffvz6ydtnsskx.jpg插图(4)

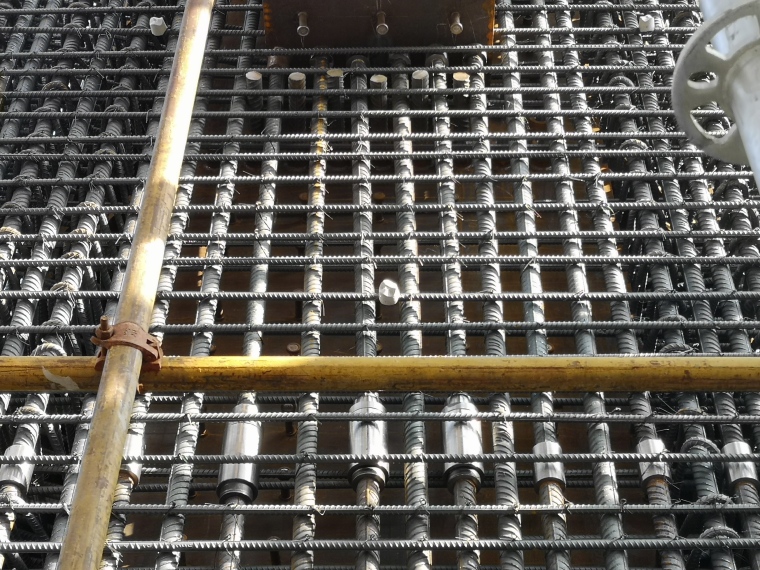

图五:竖向钢筋与型钢梁连接,同样上下两个钢筋在无法转动的情况下,通过旋转套筒完成原位连接。



143859aciwpt38bodvjp6j.jpg插图(5)

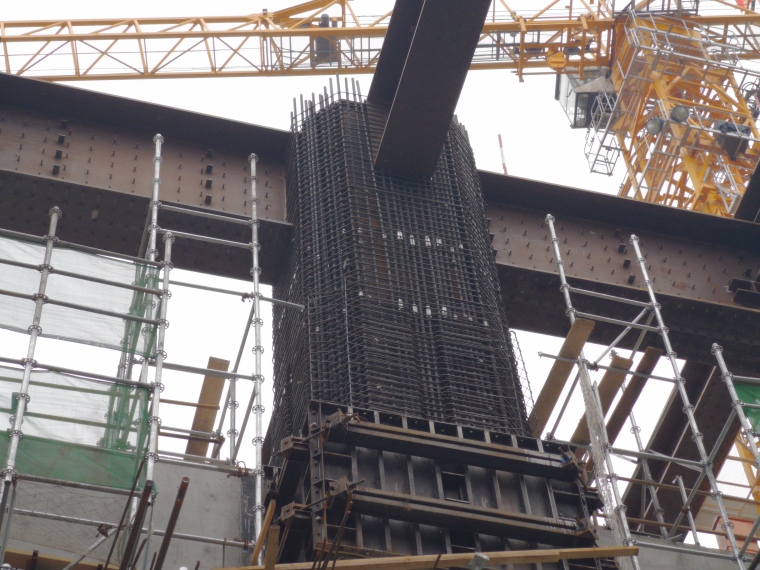

图六 直螺纹与新型套筒的完美结合,各施所长,降本增效。
