钢筋锚固技术产品

钢筋锚固技术产品

产品技术 1493
钢筋与混凝土之间的锚固是混凝土结构中的基本问题之一,它对结构中钢筋强度的发挥、裂缝控制、配筋构造以及结构的安全性均有重要影响。
        在钢筋混凝土结构中,钢筋目前常用的锚固方式是使用末端带弯钩的构造,90°或135°弯钩钢筋虽然在一定程度上增强了钢筋锚固性能、减小了锚固长度,但是弯折或较大的弯弧半径构造要求经常带来许多问题,如造成梁-柱节点区钢筋拥挤, 弯折或弯钩与其他钢筋的布置互相干扰,构件尺寸不能满足锚固长度要求等等。在使用大直径钢筋时,这些矛盾更加突出。而钢筋机械锚固技术能很好地解决这个问题,在保证钢筋机械锚固性能的基础上,优化了钢筋锚固条件,减少了钢筋锚固长度,节约了锚固用钢材,方便施工,提高混凝土浇筑质量。同时,钢筋机械锚固也是建筑工业化、钢筋部品化施工所不可或缺的产品技术。

应用场

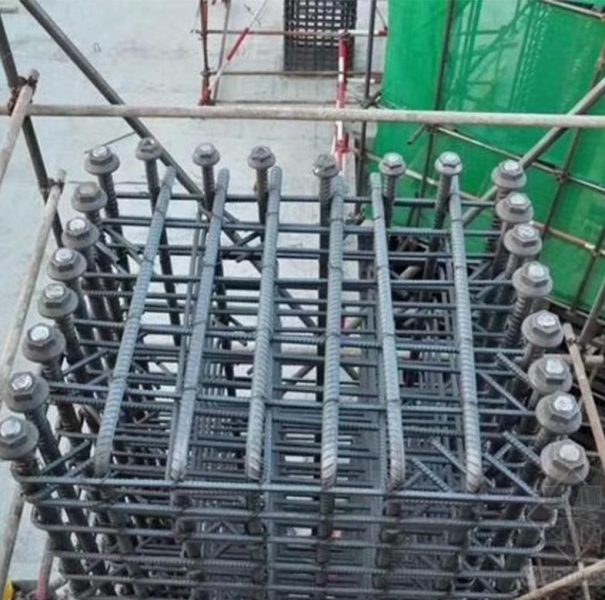

  • 代替传统弯筋,用于框架结构梁柱节点;
  • 代替传统弯筋和箍筋,用于简支梁支座;
  • 用于桥梁、水工结构、地铁、隧道、核电站等各类混凝土结构工程的钢筋锚固;
  • 建筑工业化中的(构建、钢筋)部品钢筋弯筋锚固处;

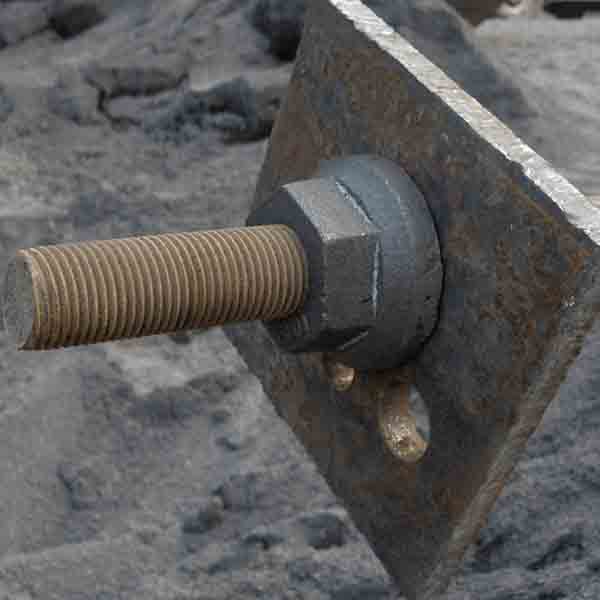

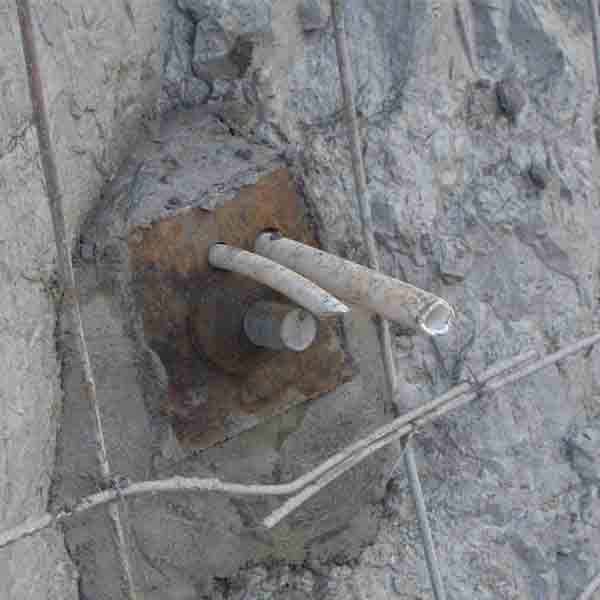

  • 用作钢筋锚杆(或拉杆) 的紧固件。

工艺

钢筋端部切平



钢筋端部剥肋、滚丝



安装锚固板

产品优势

  • 安全可靠 --- 锚固性能好,可充分发挥钢筋强度,有利于更高强度钢筋的使用;
  • 简单高效 --- 工艺简单,工效高,螺母与垫片合二为一,与钢筋直螺纹连接,操作方便,加快钢筋工程施工速度;
  • 节能降耗 --- 可减少或取消钢筋锚固长度,节约40-50%的锚固用钢材,降低钢筋成本;
  • 提高质量 --- 克服传统弯筋锚固拥挤和混凝土浇筑困难问题,提高工程质量;
  • 前景广阔 --- 是建筑业十项推广应用新技术之一,是北京市绿色建筑适用技术之一;
  • 前景广阔 --- 是建筑业十项推广应用新技术之一,是北京市绿色建筑适用技术之一;

钢筋锚固板分类、规格



分类 加工方式 锚固板承压面积与 钢筋公称面积之比  锚固承力
部分锚固板 铸造/锻造 4.5 锚固区段钢筋与混凝土粘结力+锚固板下混凝土局部承压力
全锚固板 铸造/锻造 9.0 全部依靠锚固板下混凝土局部承压里













示意图 钢筋直径 螺纹尺寸 部分锚固板 全锚固板
外径(D) 厚度(H) 外径(D) 厚度(H)
16 M16.55X2.0 38 16 51 16
18 M18.60X2.5 43 18 58 18
20 M20.60X2.5 48 20 64 20
22 M22.60X2.5 52 22 70 22
25 M22.65X3.0 60 25 80 25
28 M28.65X3.0 66 28 89 28
32 M32.65X3.0 76 32 102 32
36 M36.65X3.0 85 36 115 34
40 M40.65X3.0 95 40 127 40
50 M50.65X3.0 118 50 159 50
