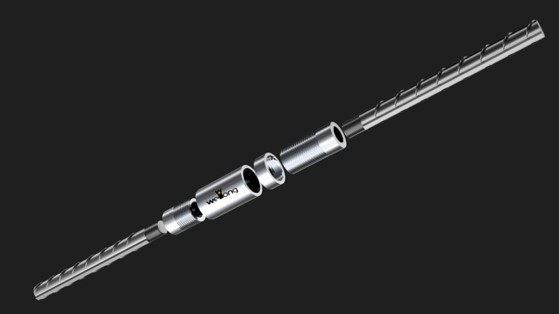

接头的组成:
![](https://www.bjwlx.com/wp-content/uploads/2021/02/02-1.jpg)

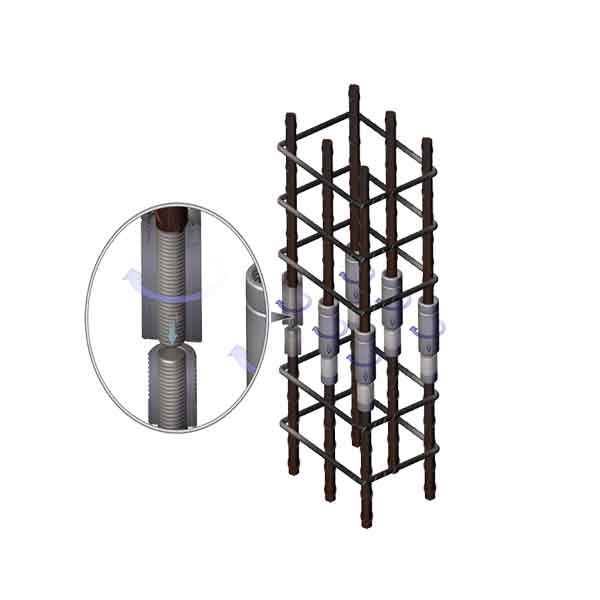

WL 双螺套新型钢筋接头的组成、特点
![](https://www.bjwlx.com/wp-content/uploads/2021/02/0000.jpg)
组成:连接件由内螺套 1、内螺套 2、外螺套及锁母组成。

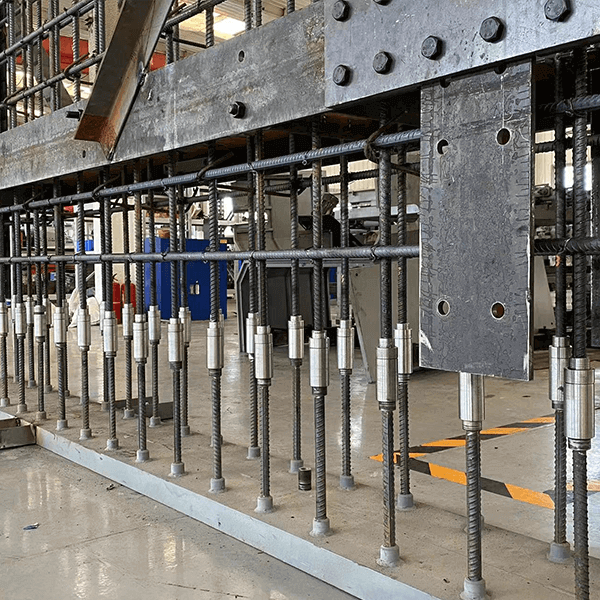

特点:不需要旋转钢筋就可以完成连接作业,尤其适用于建筑部品、钢筋部品中位置度误差较大的成束钢筋整体连接,施工方便、可靠、成本低。
WL 双螺套新型钢筋接头的各种应用场景介绍:

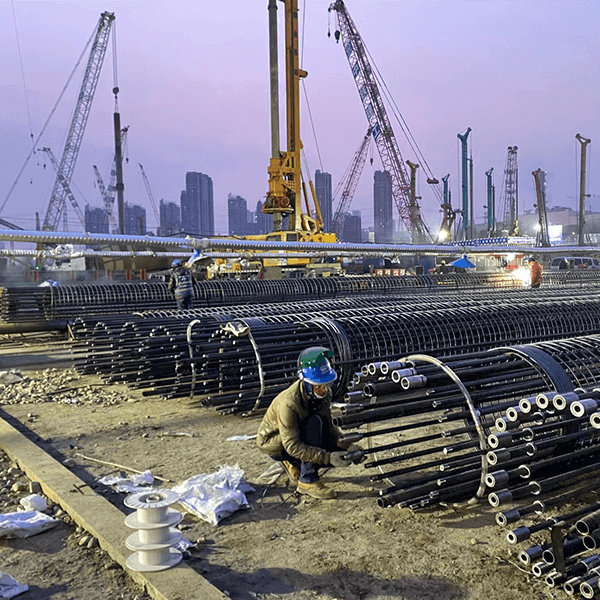

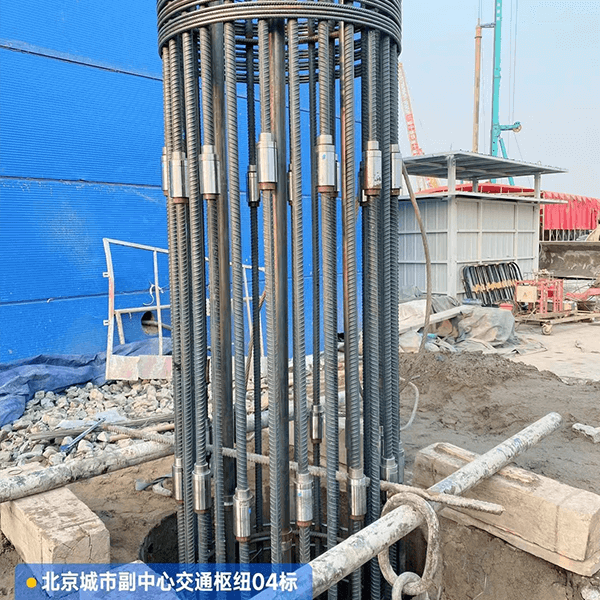

1.WL双螺套钢筋接头-钢筋笼连接查看详情>>

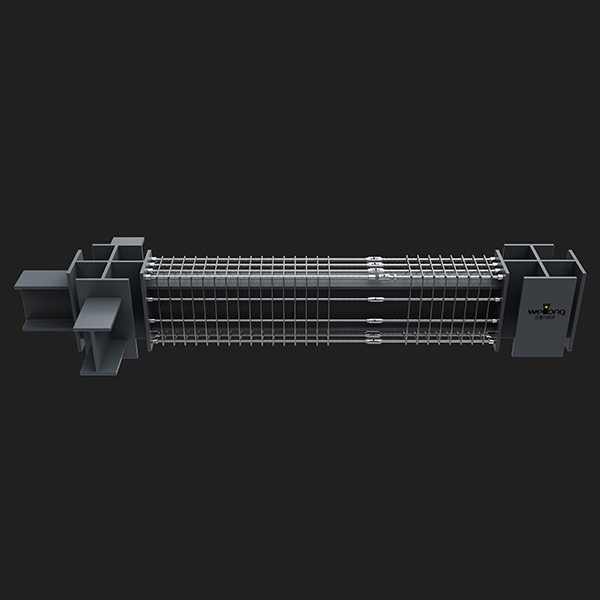

2.WL双螺套钢筋接头-钢筋与型钢连接查看详情>>

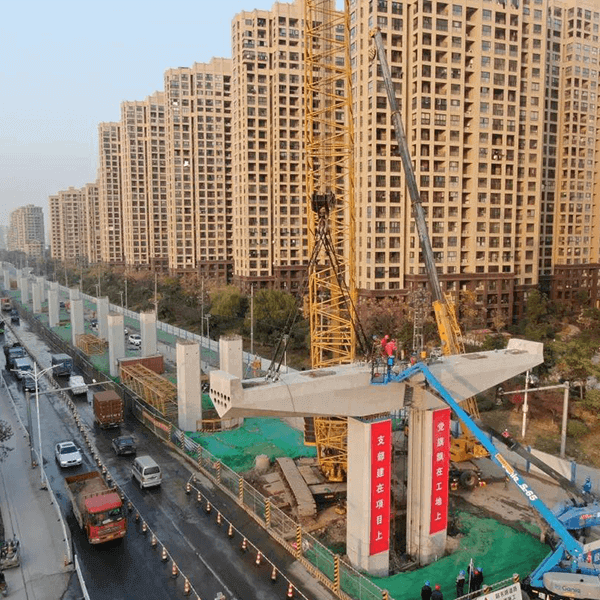

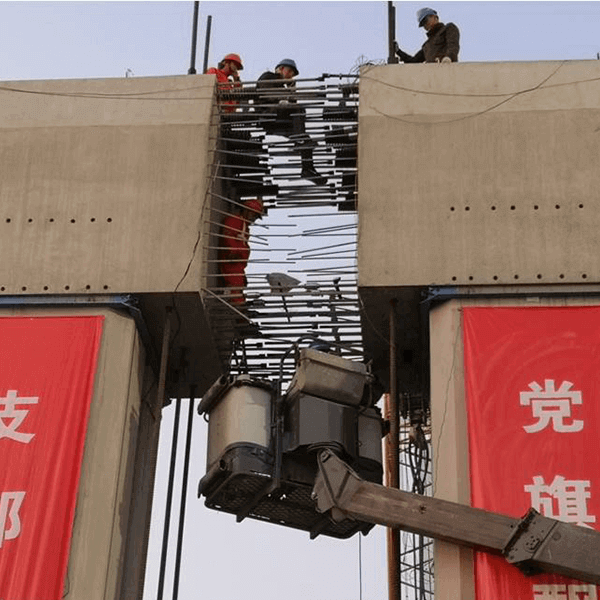

3.WL双螺套钢筋接头-桥梁盖梁间连接查看详情>>
4.WL双螺套钢筋接头-桥梁墩身与承台连接查看详情>>

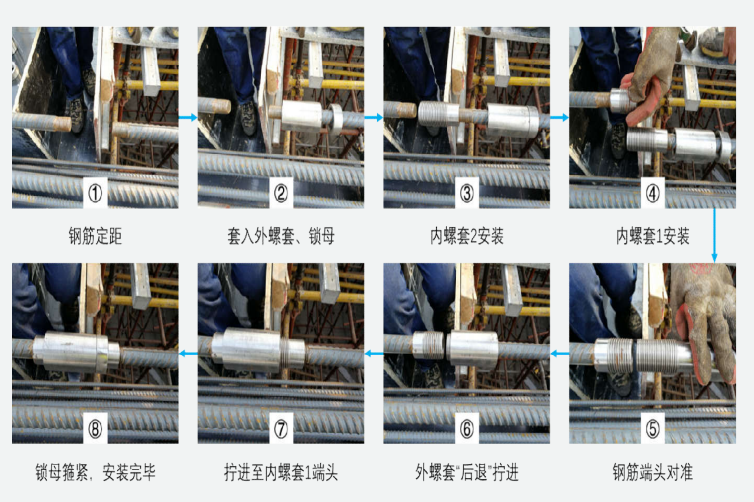

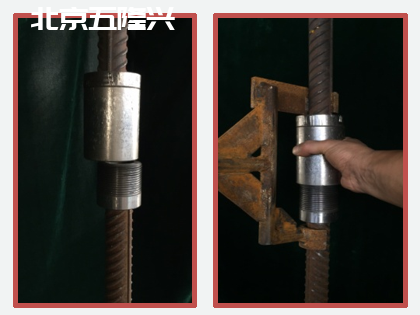

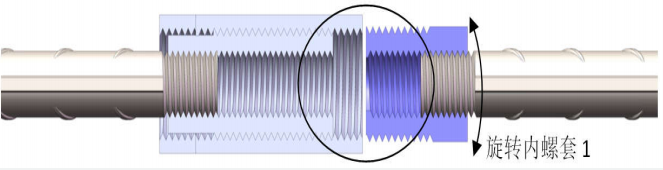

“双螺套接头”连接原理及对待连接钢筋位置度要求:
![](https://www.bjwlx.com/wp-content/uploads/2021/03/微信截图_20210818094237.png)
连接矫正前后对比
- 无论单根还是成束钢筋的连接,采用钢筋“非插入式”连接, 可大大降低钢筋对中要求,即使连接钢筋径向偏离较大,也可以采用工具方便矫正后再连接;
- “双螺套接头”解决了直螺纹钢筋连接中,两个钢筋螺纹丝 头螺纹轨迹线不重合情况下的连接难题;
- 连接钢筋轴向间隙0-20mm,中间不对顶情况下可满足接头变形性能要求。
钢筋施工连接特点
- 连接接头处无湿作业,全机械连接;
- 连接快速,仅需 20 秒。连接完成后即可承力;
- 钢筋连接质量合格与否可目测检验,简单清晰;
- 现场接头质量检验简单、快捷,与普通直螺纹接头一致;
- 钢筋连接作业面无需其它机具、设备,仅需连接扳手。

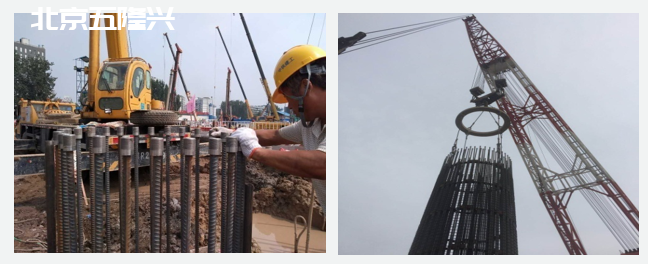

“WL 双螺套钢筋接头”在钢筋笼整体对接的施工方法

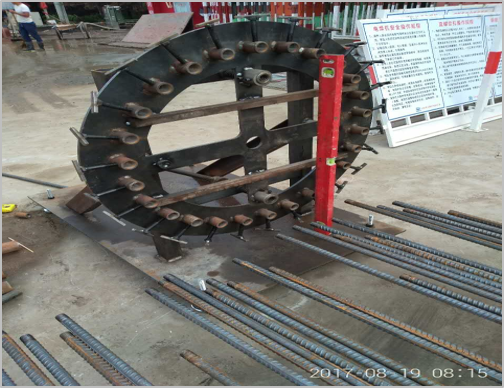

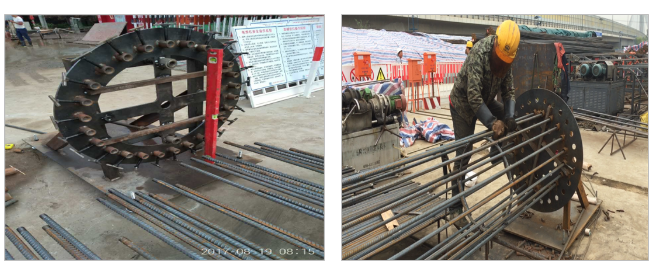

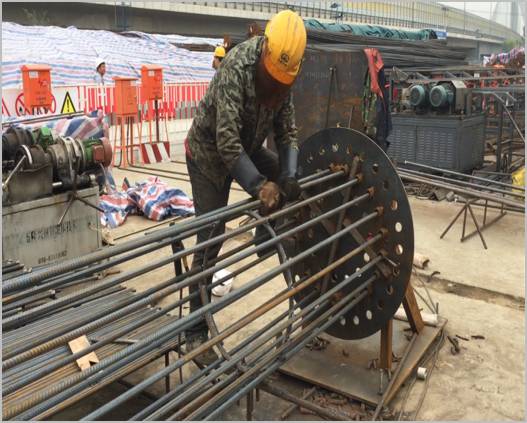

钢筋套丝后,采用模具工装或钢筋笼成型机制笼
![](https://www.bjwlx.com/wp-content/uploads/2021/03/20180529041205154.png)
![](https://www.bjwlx.com/wp-content/uploads/2021/03/20180529041247224.png)

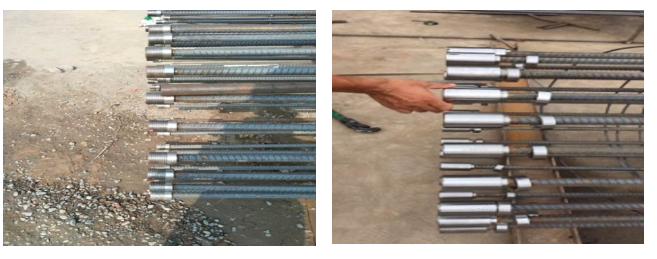

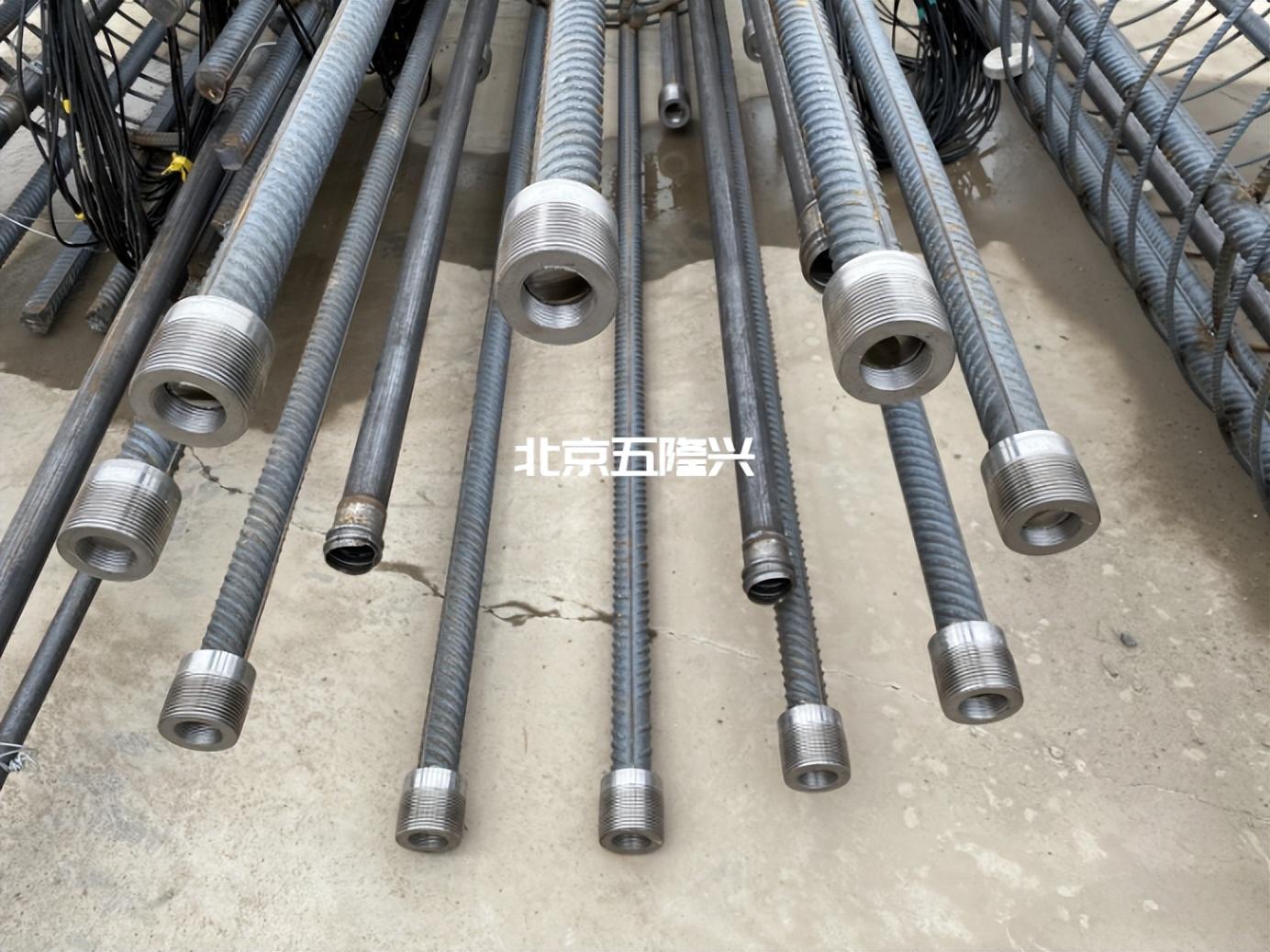

1、将内螺套1连接至下部钢筋![](https://www.bjwlx.com/wp-content/uploads/2021/03/916fa6c948c640daa2c97025e57651c1_noop.jpg)
2、将内螺套2、外螺套、锁母连接至上部钢筋笼![](https://www.bjwlx.com/wp-content/uploads/2021/03/8c6845f62f0843b7b35b114bda6f13fe_noop-1024x769.jpg)

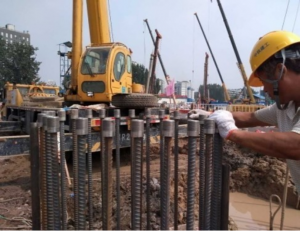

3、下部钢筋笼放入孔桩![](https://www.bjwlx.com/wp-content/uploads/2021/03/0cf7a57eef8c43ae95cda4ea21400f37_noop-300x231.png)

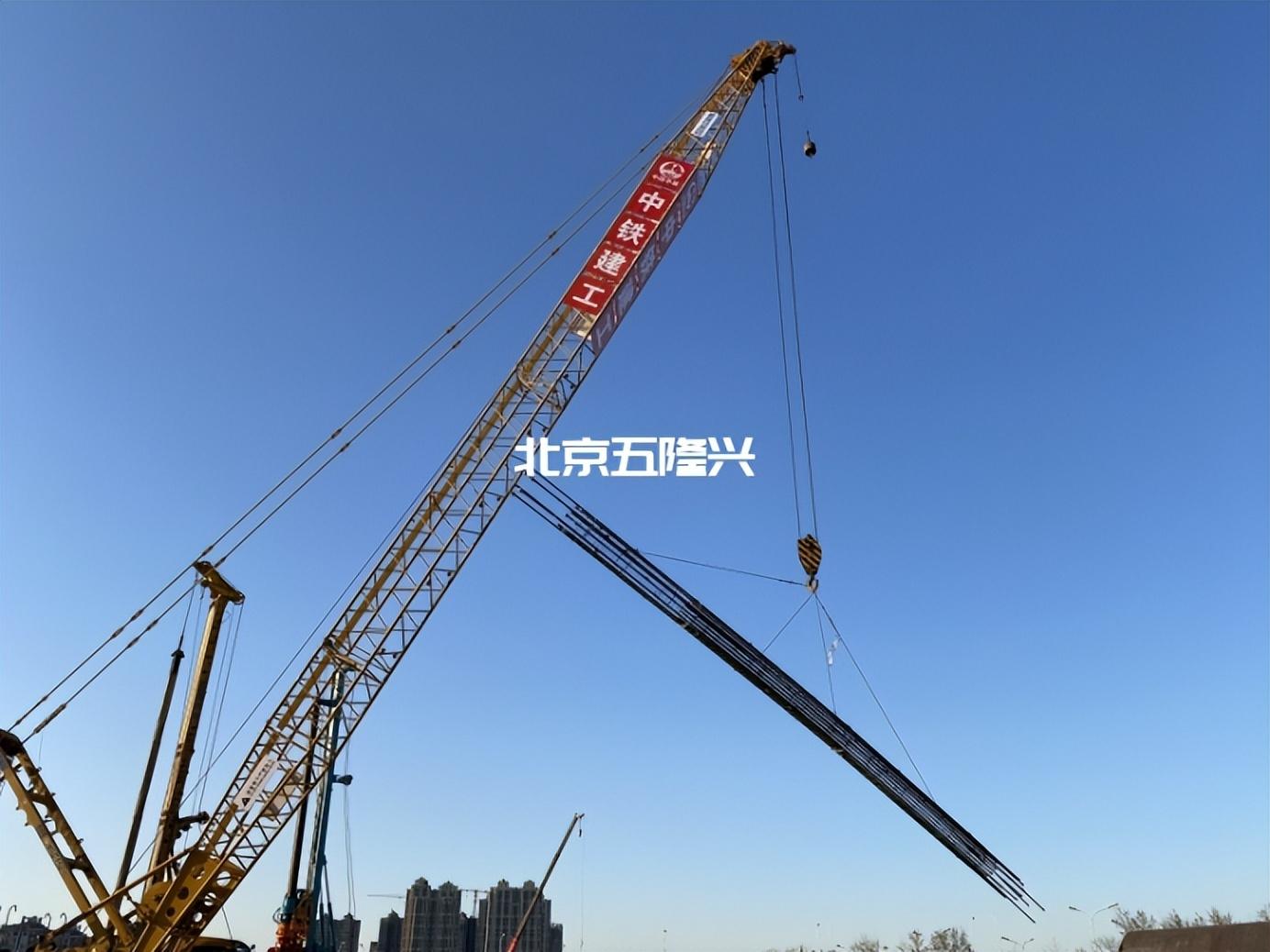

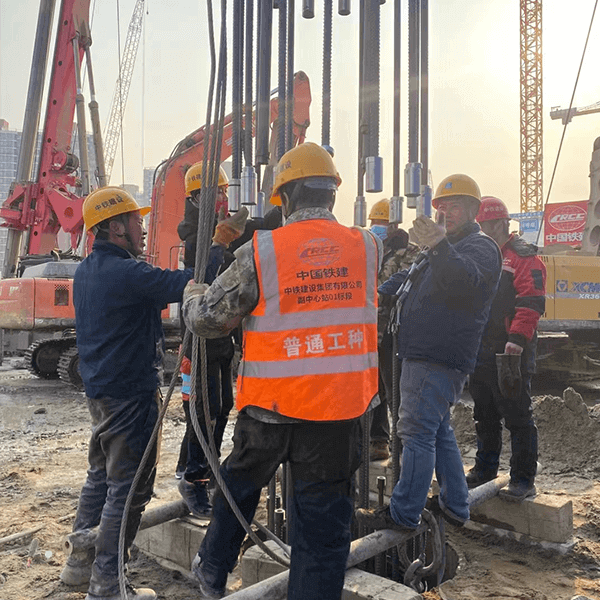

4、将上部钢筋笼起吊对接![](https://www.bjwlx.com/wp-content/uploads/2021/03/72c42f728fb047d3a485b0767425ce17_noop.jpg)

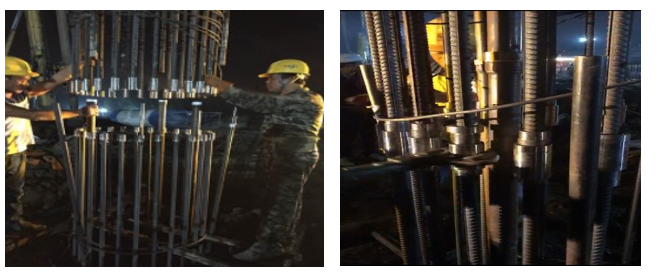

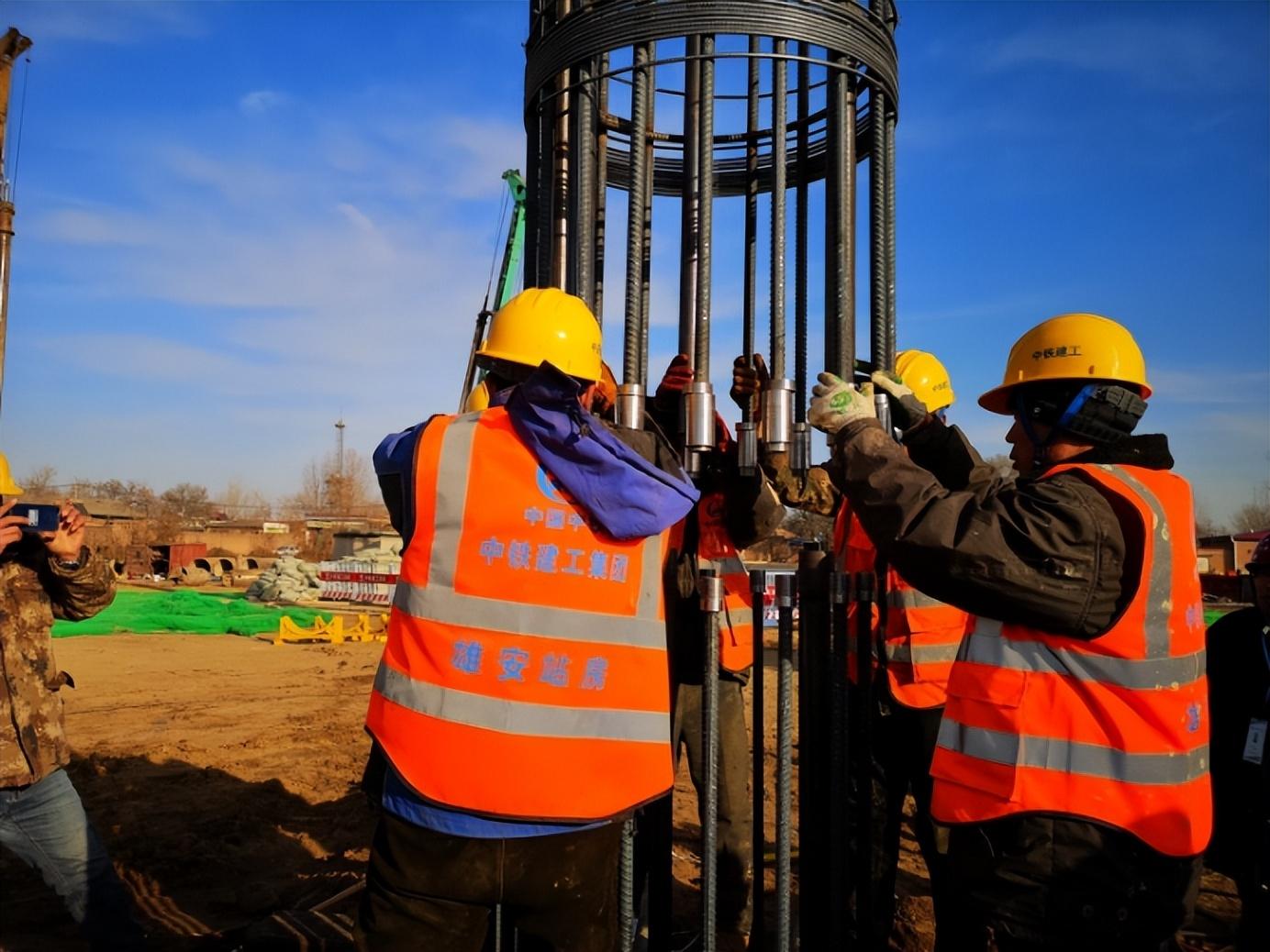

5、上下钢筋笼对位 ![](https://www.bjwlx.com/wp-content/uploads/2021/03/bd4ba815dd3c4616aa6a809f5639a70e_noop.jpg)

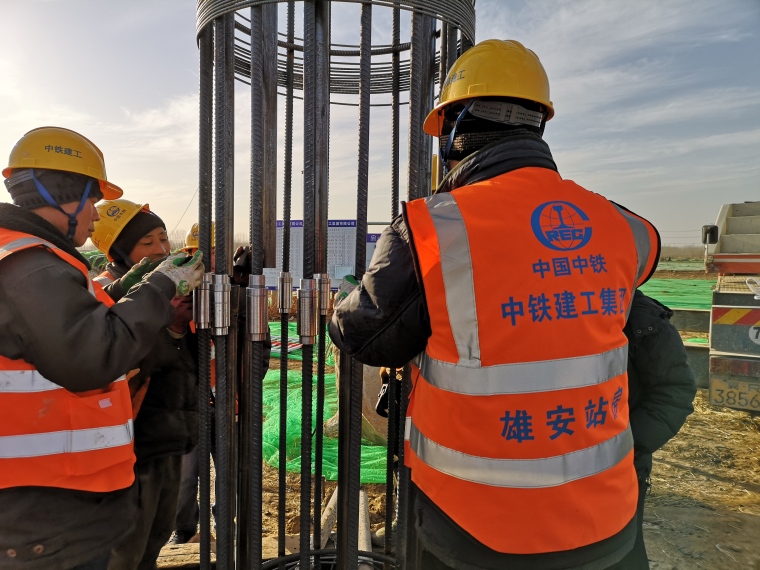

6、逐个连接WL双螺套接头并拧紧![](https://www.bjwlx.com/wp-content/uploads/2021/03/T1fiK_BvKT1RCvBVdK.jpg)

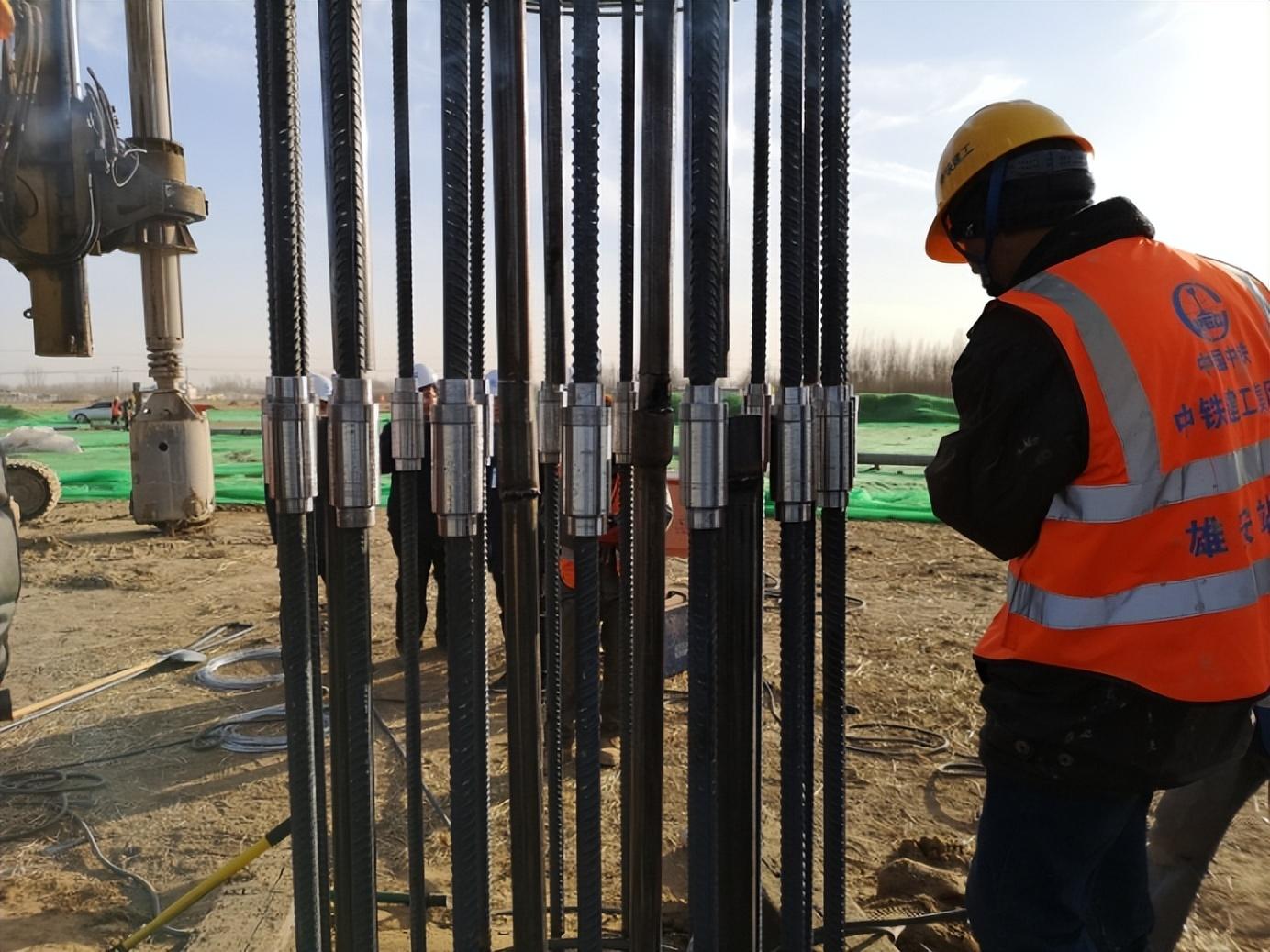

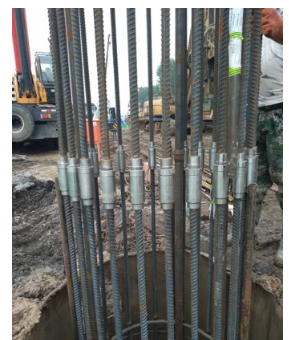

7、完成钢筋笼整体对接,并检查连接质量![](https://www.bjwlx.com/wp-content/uploads/2021/03/b3f358c37e8f49e1bc15b47f1b2b3d5d_noop.jpg)
