预制桥梁施工应用

分类:解决方案 945

项目:绍兴城市快速路

5bafa40f4bfbfbede321a7c0467e3e31aec31fae-e1629340676298.jpeg插图

WeChat_2019121315430300-01-08-00-01-10.gif插图(1)

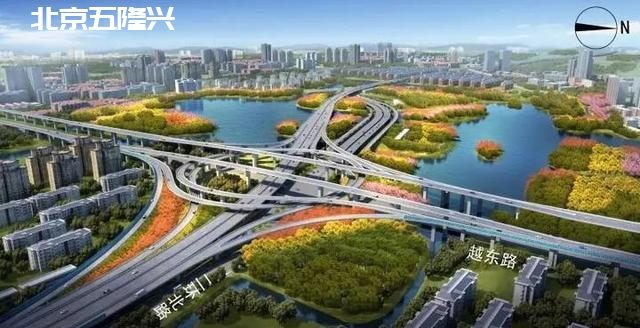

越东路智慧快速路于2018年10月动工开建,北起杭甬高速绍兴收费站,沿三江路至越东路,再由北往南沿越东路、二环东路,再南延至绍诸高速平水收费站,道路全长20余公里,主线按城市快速路标准设计,将串联起越城区主城区、袍江开发区、滨海新城三大城市组团,连接杭甬高速和绍诸高速,建成后既方便市民出行,又带动片区快速发展,建设采用目前最先进的智慧交通管理技术,将实现无人驾驶、wifi全覆盖。



双螺套接头经典案例



.jpg插图(2)

钢筋绑扎



.jpg插图(3)

合模浇筑



2-3.jpg插图(4)

盖梁成品



1-3.jpg插图(5)

双螺套安装



.jpg插图(6)

安装位置检查



1-3.jpg插图(7)

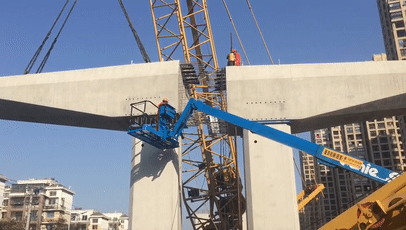

盖梁运输

602dc1c4c78f308dcb0eaf6f86f6035a00-02-21-00-02-29.gif插图(8)

4-1.jpg插图(9)

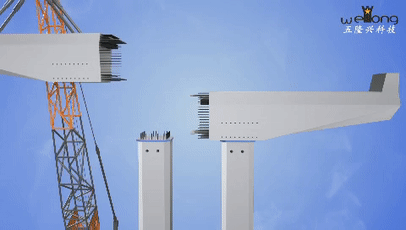

现场吊装



602dc1c4c78f308dcb0eaf6f86f6035a00-02-27-00-02-40.gif插图(10)

2-3.jpg插图(11)

双螺套连接



.jpg插图(12)

连接完成



1-3.jpg插图(13)

二次浇筑

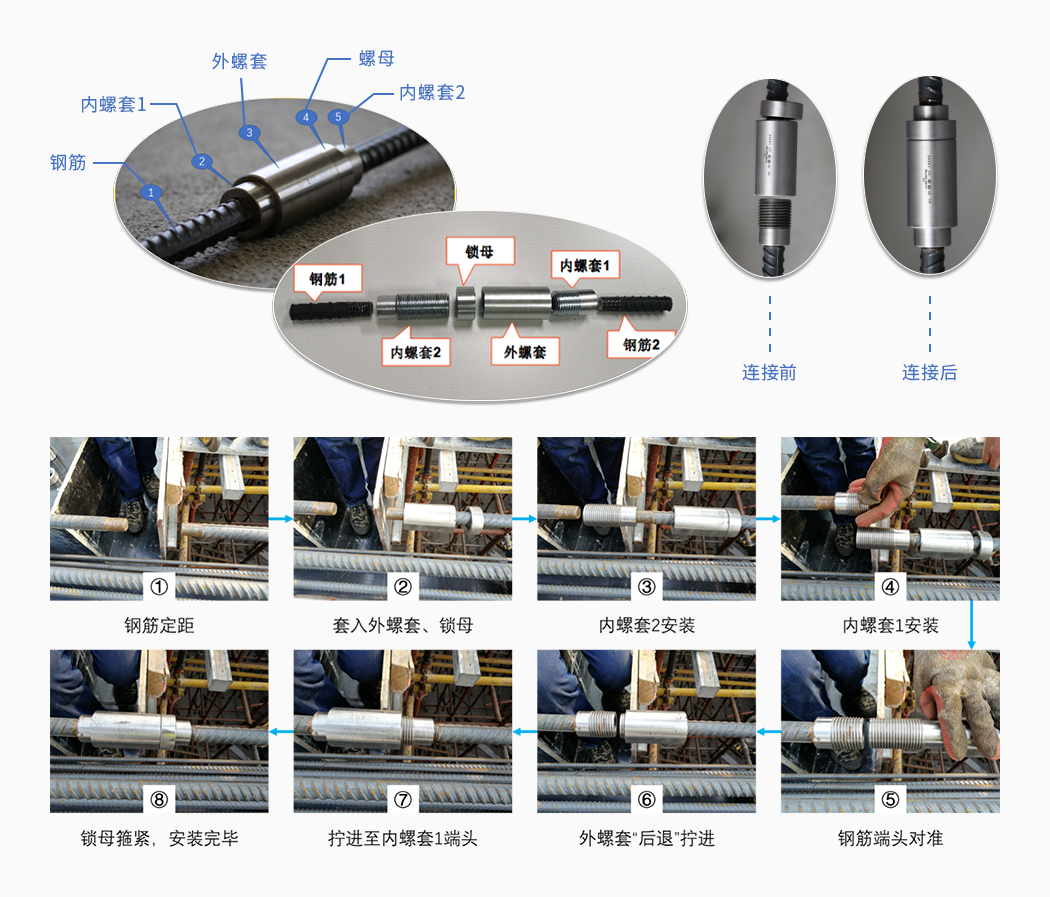

双螺套接头

_20210824101444.jpg插图(14)



采用双螺套接头连接完成后中部两根钢筋不对顶,距离为88mm,钢筋下料时总长度要扣除,钢筋下料尺寸精度应控制在±10 mm以内。



双螺套接头已完成

500MPa级1级接头型式检验;

200万次疲劳检验;

中国检验检测认证联盟《钢筋机械连接接头产品认证》。

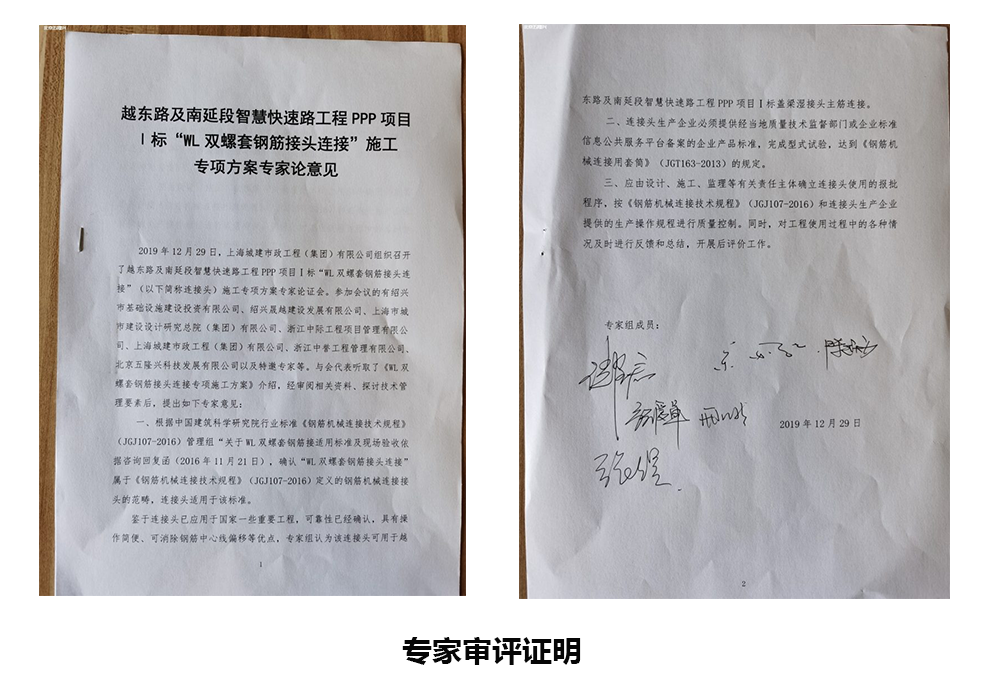

专家评审

1-3-scaled.jpg插图(15) 2-3-scaled.jpg插图(16)
