PC构件-双螺套钢筋连接

分类:装配式结构部品连接 解决方案 1208

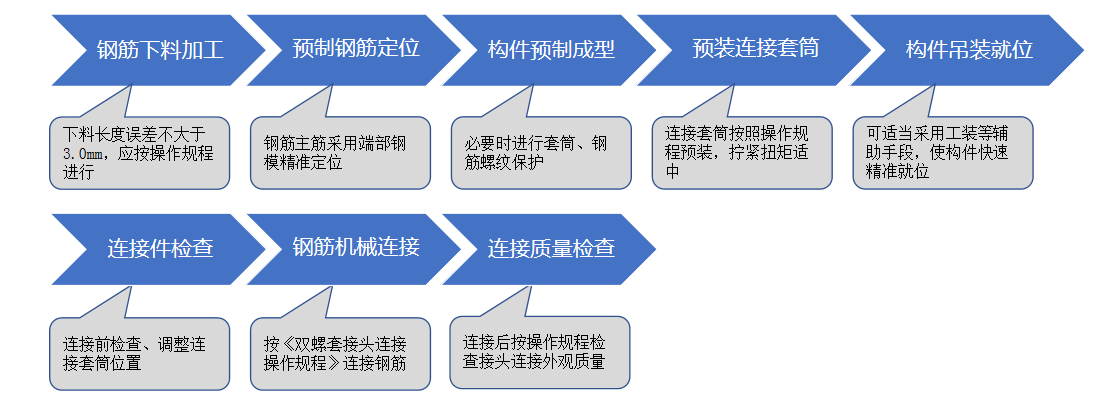

PC建筑钢筋混凝土预制梁的连接控制要点



PC构件-双螺套钢筋连接插图



PC建筑 钢筋混凝土 竖向主筋 的双螺套钢筋连接方案



PC构件-双螺套钢筋连接插图1

连接方案1



PC构件-双螺套钢筋连接插图2

连接方案2(与灌浆接头连接方式基本一致)

  • 钢筋规格:16 mm     接头长度:75 mm
  • 接头外径:34 mm     砼孔内径:45-50 mm
  • 内螺套L1: 16 mm      内螺套L2:39 mm      外螺套L3:62 mm



PC构件-双螺套钢筋连接插图3

连接步骤:1.就位 2.连接 3.密封 4.灌浆



PC构件-双螺套钢筋连接插图4

连接方案3
