型钢与钢筋快速连接应用

分类:解决方案 890

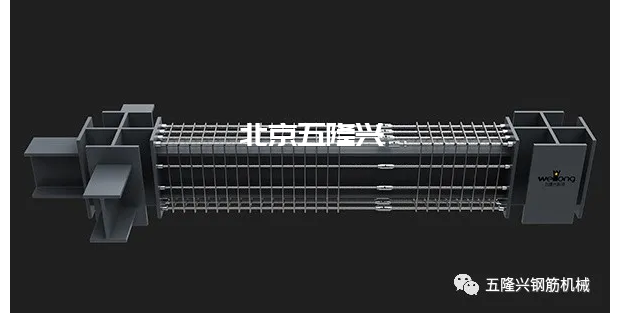

_20210805132759-e1629091695338.png插图

  • 组成:连接件由内螺套 1、内螺套 2、外螺套及锁母组成。
  • 特点:不需要旋转钢筋就可以完成连接作业,尤其适用于建筑部品、钢筋部品中位置度误差较大的成束钢筋整体连接,施工方便、可靠、成本低。

602dc1c4c78f308dcb0eaf6f86f6035a00-00-03-00-00-13.gif插图(1)

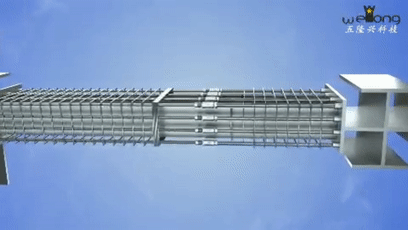

2.gif插图(2)

1.gif插图(3)

柱钢筋与型钢梁连接

_20210816151500.png插图(3)

1.竖向钢筋与型钢梁连接



_20210816151645.png插图(4)

2.柱钢筋与型钢梁上的焊接套筒进行连接,中间位置不能旋转的连接点采用双螺套连接接头,进行原位连接



_20210816151753.png插图(5)

3.柱钢筋与型钢梁连接完成后



_20210816151633.png插图(6)

4.柱钢筋与型钢梁连接完成



 _20210816151706.png插图(7)

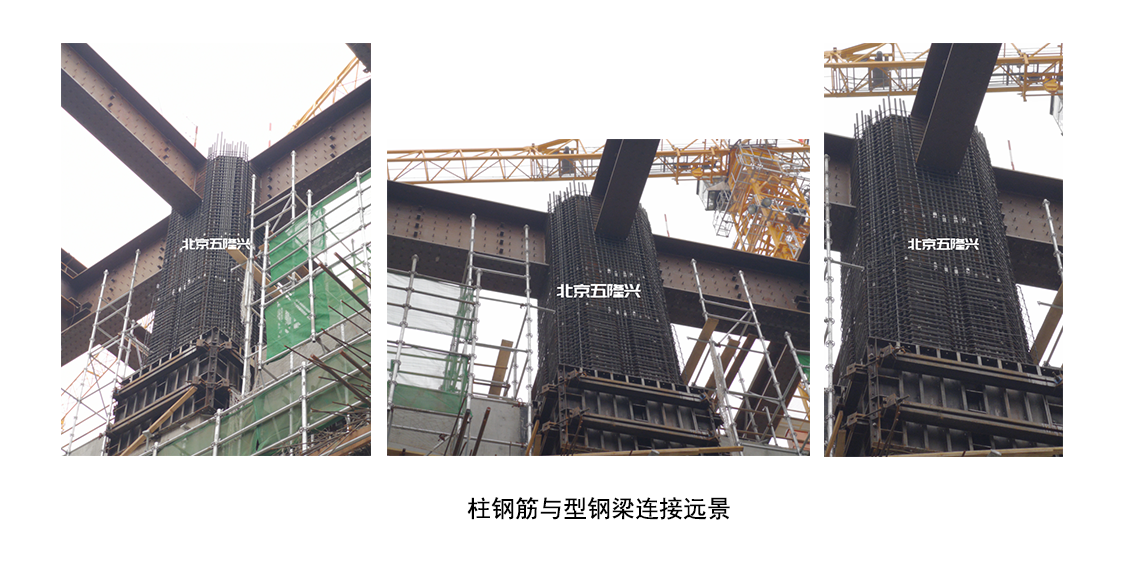

5.柱钢筋与型钢梁连接远景



_20210816151724.png插图(8)

6.柱钢筋与型钢梁连接远景



_20210816151739.png插图(9)

7.柱钢筋与型钢梁连接远景

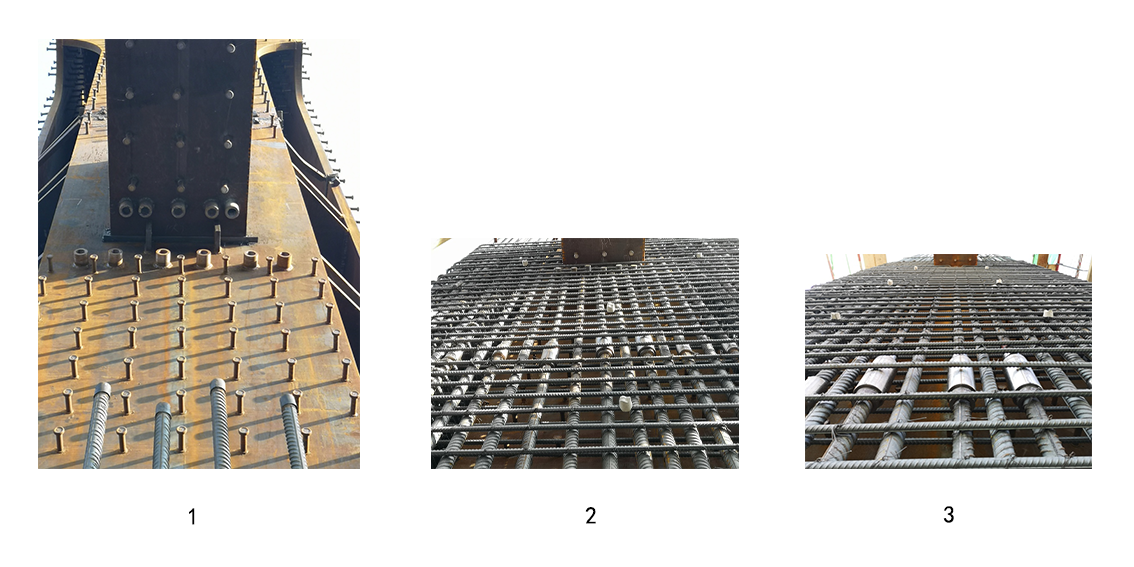

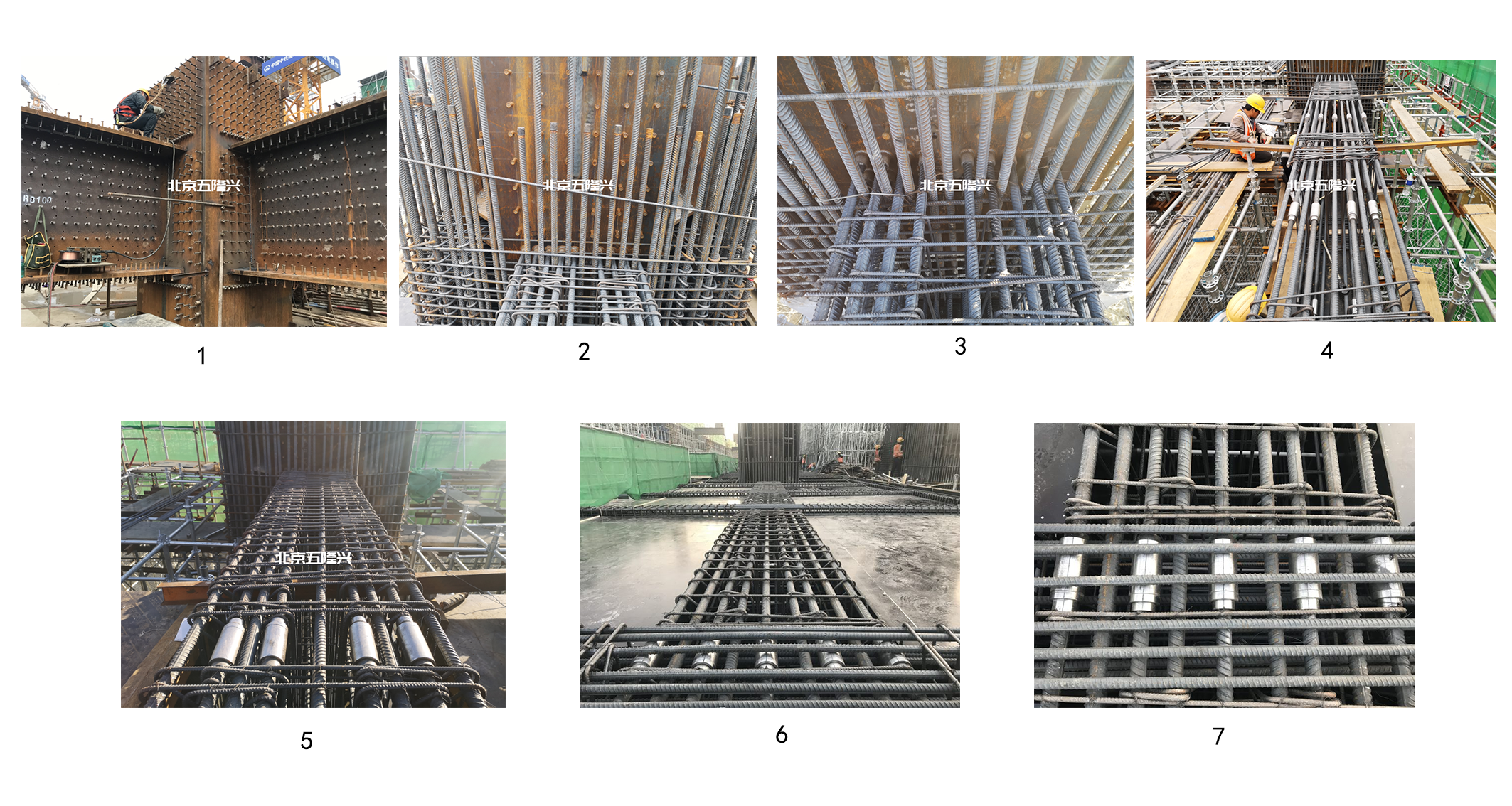

钢筋与型钢劲性柱连接

_20210816132948.png插图(11)

1.型钢劲性钢骨柱放弃连接板采用机械连接焊接型套筒



_20210816133112.png插图(12)

2.钢筋与型钢柱上的焊接型套筒连接



_20210816133102.png插图(13)

3.钢筋与另一端型钢柱通过直螺纹与焊接套筒连接



_20210816133047.png插图(14)

4.钢筋分别与型钢柱完成连接后,中间位置的钢筋无法旋转,采用双螺套连接技术,连接时只需要调整套筒,即可完成原位连接



_20210816133011.png插图(15)

5.原位连接完成后进行箍筋绑扎



6-scaled.jpg插图(16)

6.双螺套型钢劲性柱连接全部完成



7-1-scaled.jpg插图(17)

7.双螺套原位连接完成后近景图片



钢筋施工连接特点:

  • 连接接头处无湿作业,全机械连接;
  • 连接快速,仅需 20 秒。连接完成后即可承力;
  • 钢筋连接质量合格与否可目测检验,简单清晰;
  • 现场接头质量检验简单、快捷,与普通直螺纹接头一致;
  • 钢筋连接作业面无需其他机、设备,仅需连接扳手。



获奖证书

_20210816143913.png插图(18)

建设工程产品认证证书



_20210816144214.png插图(19)

建设工程产品认证证书附件



_20210816133039.png插图(20)

北京市建设工程产品获奖证书



_20210816133123.png插图(21)

河北省建设工程获奖证书
