钢筋机械锚固技术简介

分类:行业论坛 1202

钢筋机械锚固技术



为全面提升建筑业技术水平,住房城乡建设部公布了关于做好《建筑业10项新技术(2017版)》推广应用的通知,以下为《建筑业10项新技术(2017版)》具体内容,身为一级建造师和走向一级建造师路上的你是一定要知道的:



技术内容

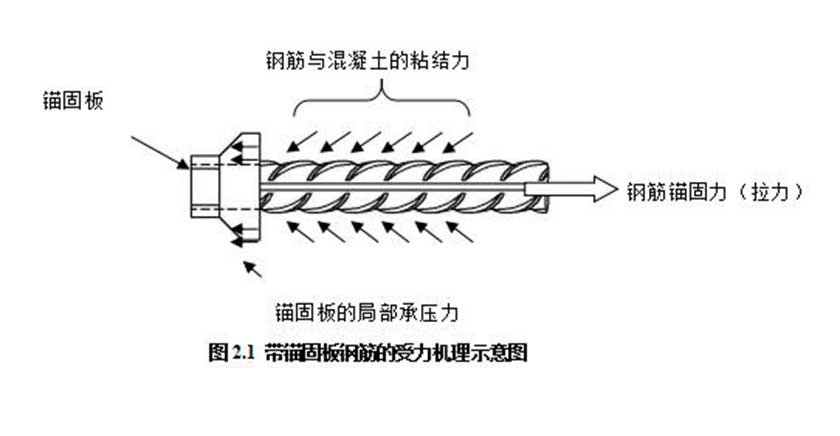

钢筋机械锚固技术是将螺帽与垫板合二为一的锚固板通过螺纹与钢筋端部相连形成的锚固装置。其作用机理为:钢筋的锚固力全部由锚固板承担或由锚固板和钢筋的粘结力共同承担(原理见图2.1),从而减少钢筋的锚固长度,节省钢筋用量。在复杂节点采用钢筋机械锚固技术还可简化钢筋工程施工,减少钢筋密集拥堵绑扎困难,改善节点受力性能,提高混凝土浇筑质量。该项技术的主要内容包括:部分锚固板钢筋的设计应用技术、全锚固板钢筋的设计应用技术、锚固板钢筋现场加工及安装技术等。详细技术内容见行标《钢筋锚固板应用技术规程》JGJ256。

钢筋机械锚固技术简介插图

 技术指标

部分锚固板钢筋由钢筋的粘结段和锚固板共同承担钢筋的锚固力,此时锚固板承压面积不应小于钢筋公称面积的4.5倍,钢筋粘结段长度不宜小于0.4lab;全锚固板钢筋由锚固板承担全部钢筋的锚固力,此时锚固板承压面积不应小于钢筋公称面积的9倍。锚固板与钢筋的连接强度不应小于被连接钢筋极限强度标准值,锚固板钢筋在混凝土中的实际锚固强度不应小于钢筋极限强度标准值,详细技术指标见行标《钢筋锚固板应用技术规程》JGJ256。



钢筋机械锚固技术简介插图1



相比传统的钢筋锚固技术,在混凝土结构中应用钢筋机械锚固技术,可减少钢筋锚固长度40%以上,节约锚固钢筋40%以上。



适用范围

钢筋机械锚固技术简介插图2

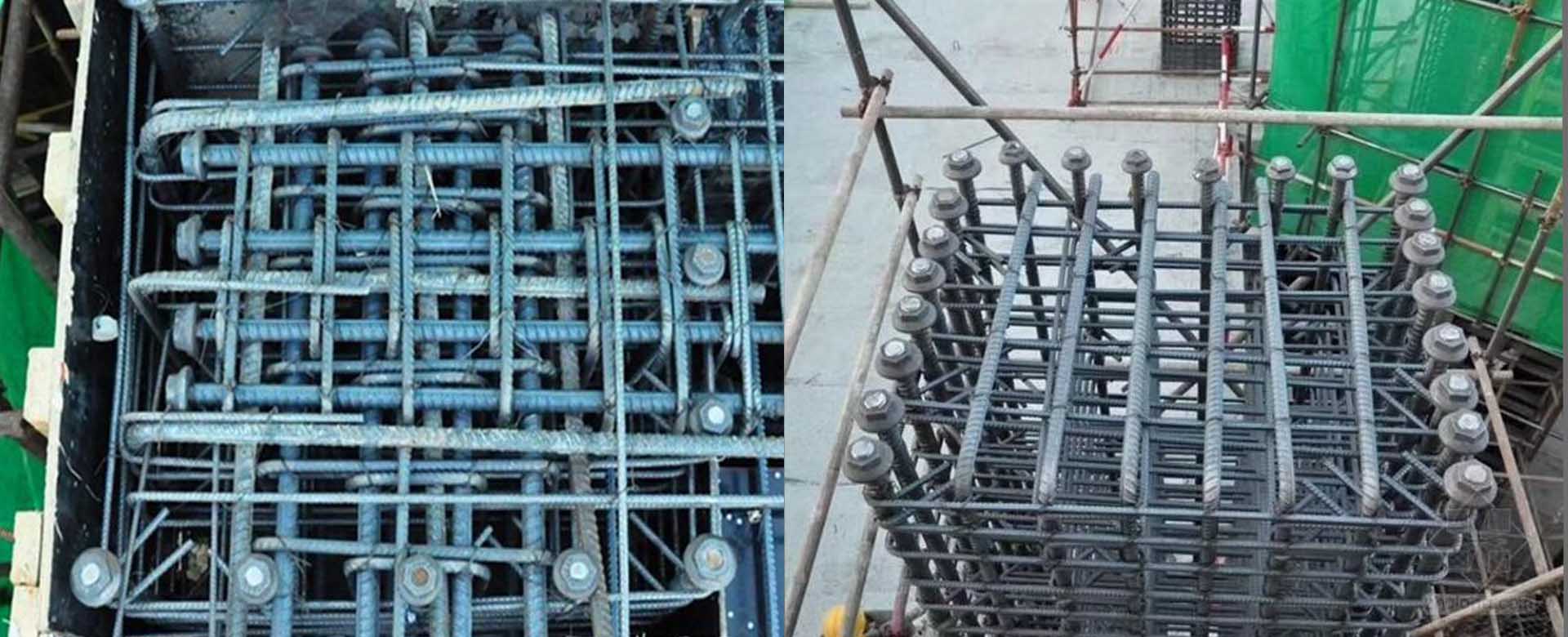

该技术适用于混凝土结构中钢筋的机械锚固,主要适用范围有:用锚固板钢筋代替传统弯筋,用于框架结构梁柱节点;代替传统弯筋和直钢筋锚固,用于简支梁支座、梁或板的抗剪钢筋;可广泛应用于建筑工程以及桥梁、水工结构、地铁、隧道、核电站等各类混凝土结构工程的钢筋锚固还可用作钢筋锚杆(或拉杆)的紧固件等。



工程案例

该项钢筋机械锚固技术已在核电工程、水利水电、房屋建筑等工程领域得到较为广泛地应用,典型的核电工程,如:福建宁德、浙江三门、山东海阳、秦山二期扩建、方家山等核电站;典型的水利水电工程如:溪洛渡水电站;典型的房屋建筑,如:太原博物馆、深圳万科第五园工程等项目。
