建筑工程钢筋连接一般要求有哪些?



钢筋连接方式,可分为绑扎搭接、焊接、机械连接等。由于钢筋通过连接接头传力的性能总不如整根钢筋,因此设置钢筋连接原则为:钢筋接头宜设置在受力较小处,同气根钢筋上宜少设接头,同一构件中的纵向受力钢筋接头宜相互错开。



1.接头使用规定

(1)直径大于12mm以上的钢筋,应优先采用焊接接头或机械连接接头。

(2)当受拉钢筋的直径大于28mm及受压钢筋的直径大于32mm时,不宜采用绑扎搭接接头。

(3)轴心受拉及小偏心受拉杆件(如桁架和拱的拉杆)的纵向受力钢筋不得采用绑扎搭接接头。

(4)直接承受动力荷载的结构构件中,其纵向受拉钢筋不得采用绑扎搭接接头。



2.接头面积允许百分率

同一连接区段内,纵向钢筋搭接接头面积百分率为该区段内有搭接接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。

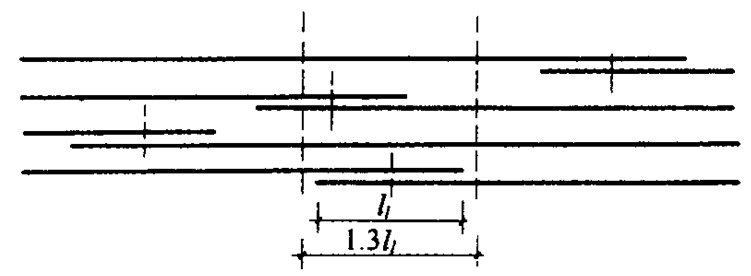

(1)钢筋绑扎搭接接头连接区段的长度为1.3l1l1为搭接长度),凡搭接接头中点位于该连接区段长度内的搭接接头均属于同一连接区段(图9-8)。同一连接区段内,纵向受拉钢筋搭接接头面积百分率应符合设计要求;当设计无具体要求时,应符合下列规定:



建筑工程钢筋连接一般要求有哪些?插图



接区段内的纵向受拉钢筋绑扎搭接接头

1)对梁、板类及墙类构件,不宜大于25%;

2)对柱类构件,不宜大于50%;

3)当工程中确有必要增大接头面积百分率时,对梁类构件不应大于50%;对其他构件,可根据实际情况放宽。

纵向受压钢筋搭接接头面积百分率,不宜大于50%。



(2)钢筋机械连接与焊接接头连接区段的长度为35倍d(d为纵向受力钢筋的较大直径),且不小于500mm。同一连接区段内,纵向受力钢筋的接头面积百分率应符合设计要求;当设计无具体要求时,应符合下列规定:

1)受拉区不宜大于50%;受压区不受限制;

2)接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加密区;当无法避开时,对等强度高质量机械连接接头,不应大于50%;

3)直接承受动力荷载的结构构件中,不宜采用焊接接头;当采用机械连接接头时,不应大于50%。



3.绑扎接头搭接长度

(1)纵向受拉钢筋绑扎搭接接头的搭接长度应根据位于同一连接区段内的钢筋搭接接头面积百分率按下列公式计算:

ll=ξla

式中  la纵向受拉钢筋的锚固长度

ξ纵向受拉钢筋搭接长度修正系数

纵向受拉钢筋搭接长度修正系数

纵向钢筋搭接接头面积百分率(%)

≤25

50

100

ξ

1.2

1.4

1.6



(2)构件中的纵向受压钢筋,当采用搭接连接时,其受压搭接长度不应小于纵向受拉钢筋搭接长度的0.7倍,且在任何情况下不应小于200mm。



(3)在梁、柱类构件的纵向受力钢筋搭接长度范围内,应按设计要求配置箍筋。当设计无具体要求时,应符合下列规定:

1)箍筋直径不应小于搭接钢筋较大直径的0.25倍;

2)受拉搭接区段的箍筋间距不应大于搭接钢筋较小直径的5倍,且不应大于100mm;

3)受压搭接区段的箍筋的间距不应大于搭接钢筋较小直径的10倍,且不应大于200mm;

4)当柱中纵向受力钢筋直径大于25mm时,应在搭接接头两个端面外l00mm范围内各设置两个箍筋,其间距宜为50mm。
