钢筋连接如何验收?

分类:行业论坛 2606

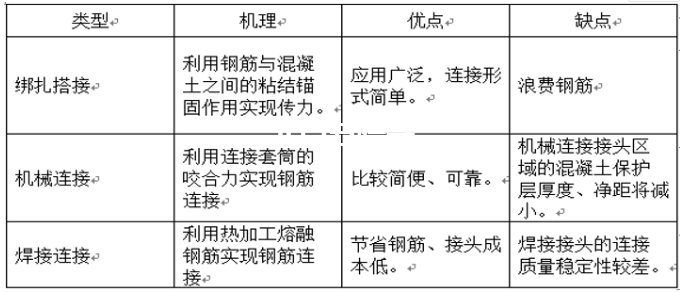

钢筋连接方式主要有绑扎搭接、焊接、机械连接三种方式。各种连接方法的特点如表:



钢筋连接如何验收?插图



钢筋连接设置:

1、接头应尽量设置在受力较小处,接头位置应互相错开,抗震设计时避开梁端、柱端箍筋加密区范围,严格按图集和规范要求做。
2、当受拉钢筋的直径d>28mm及受压钢筋的直径d>32mm时,不宜采用绑扎搭接接头。
焊接、机械连接接头的位置也是非常关键的,否则验收时发现不符合要求造成返工,不但浪费人力物力,并且影响工期。下面分别介绍三种连接方式的验收要点。

绑扎搭接



1、纵向受拉钢筋绑扎搭接接头的搭接长度,应根据位于同一连接区段内的钢筋搭接接头面积百分率按下式计算:
钢筋连接如何验收?插图1
1、同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。
(1)同一连接区段的长度为1.3倍的搭接长度Ll,凡搭接接头中点位于该连接区段长度内的搭接接头均属于同一连接区段。
(2)同一连接区段内,纵向钢筋搭接接头面积百分率为该区段内有搭接接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。同一连接区段内,纵向受拉钢筋搭接接头面积百分率应符合设计要求。
(3)粗细钢筋搭接时,按粗钢筋截面积计算接头面积百分率,按细钢筋直径计算搭接长度。

机械连接



1、机械连接的钢筋丝头需要在钢筋连接前加工完成。钢筋丝头加工时需注意以下几点:
(1)加工滚扎直螺纹接头的施工人员必须进行技术培训,经考核结束后方可持证上岗操作。
(2)钢筋应先调直再加工,切口端面宜于钢筋轴线垂直,断头有弯曲,马蹄现象的应切去,不得用气割下料。
2、钢筋机械连接接头位置的注意事项:
(1)钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。
(2)在同一构件内的接头宜互相错开。
3、接头的施工现场检验与验收注意事项:
(1)钢筋连接件的的混凝土保护层按设计要求做,如没明确要求按规范要求做(2010年《混凝土结构设计规范》8.2.1条)。
(2)连接钢筋时,钢筋规格和套筒的规格必须一致,钢筋和套筒的丝扣应干净完好无损。
(3)采用预埋接头时,连接套筒的位置、规格和数量应符合设计要求。带连接套筒的钢筋应固定牢靠,连接套筒的外露端应有保护盖
