作为施工员梁板钢筋验收咋验?

分类:行业论坛 678

分两部分:对照图纸检查和对照图集检查。
(1)、对照图纸检查的内容有:钢筋型号、钢筋直径、钢筋数量、箍筋间距、及主次梁交界处附加箍筋数量。
(2)、对照图集检查的内容有:支座锚固长度、箍筋加密区长度、腰筋拉钩布置、梁加筋长度、连梁顶层箍筋在支座范围内布置情况、保护层厚度、箍筋起步筋距梁边距离以及悬挑梁箍筋开口朝向等。

分两部分:对照图纸检查和对照图集检查。
(1)、对照图纸检查的内容有:钢筋型号、钢筋直径、钢筋数量、钢筋间距以及楼板负筋长度。
(2)、对照图集检查的内容有:上部筋紧弯钩长度(分锚固端和端部)、保护层厚度、起步筋距支座边距离、搭接长度、悬挑板锚固长度以及底筋锚固长度等。

图纸图集

(1)、图纸说明
作为施工员梁板钢筋验收咋验?插图

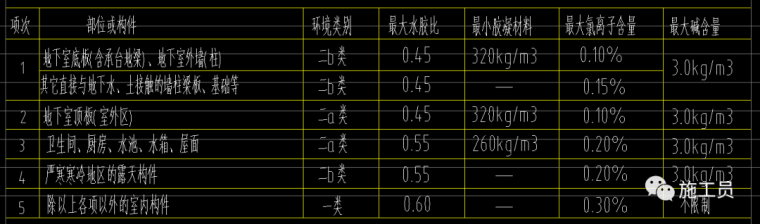

图1、环境类别

作为施工员梁板钢筋验收咋验?插图1

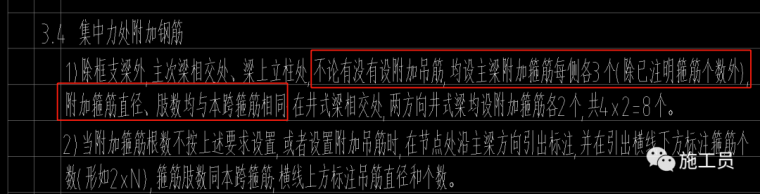

图2、附加箍筋

作为施工员梁板钢筋验收咋验?插图2

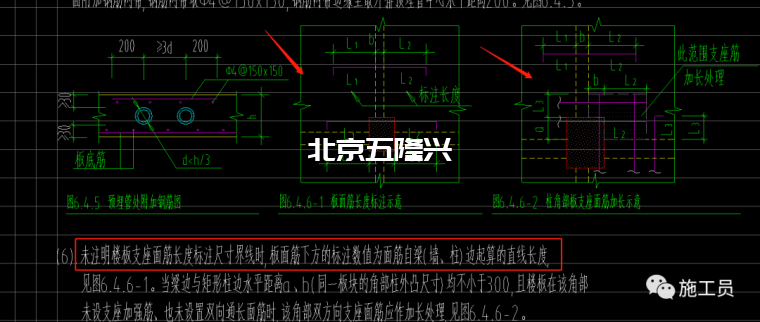

图3、楼板负筋长度

作为施工员梁板钢筋验收咋验?插图3

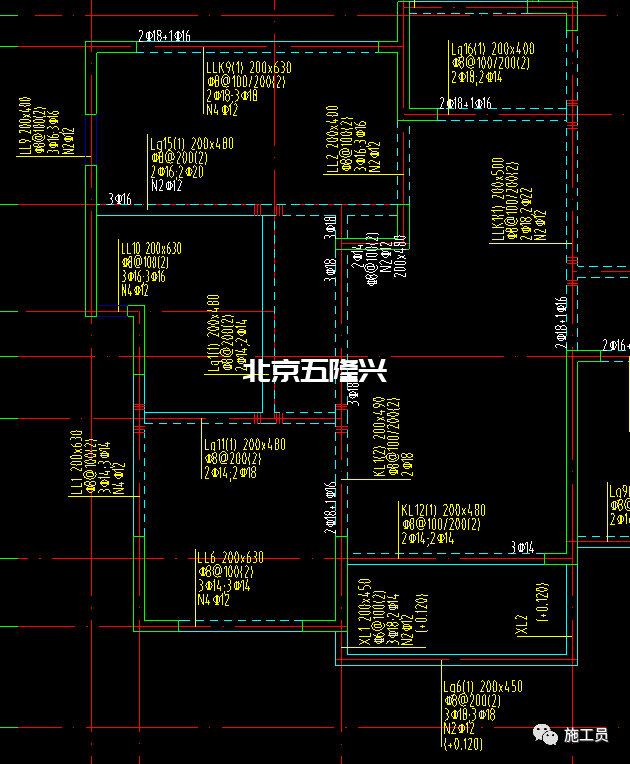

图四、局部梁图

作为施工员梁板钢筋验收咋验?插图4

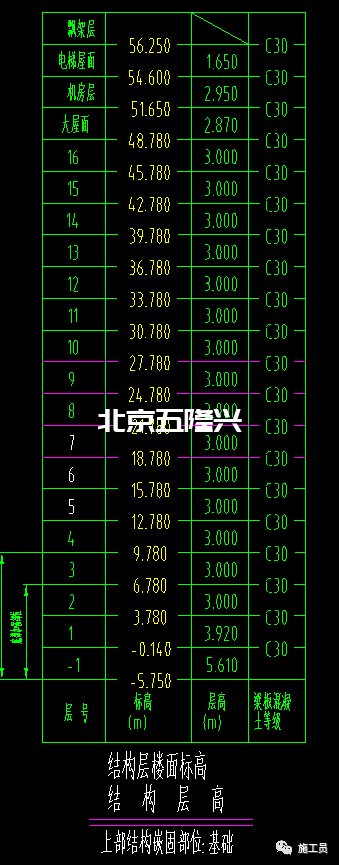

图5、混凝土强度等级

(2)图集做法:(采用16G101平法施工图和12G901钢筋排不规则,这两个图集是相互对应的)
作为施工员梁板钢筋验收咋验?插图5

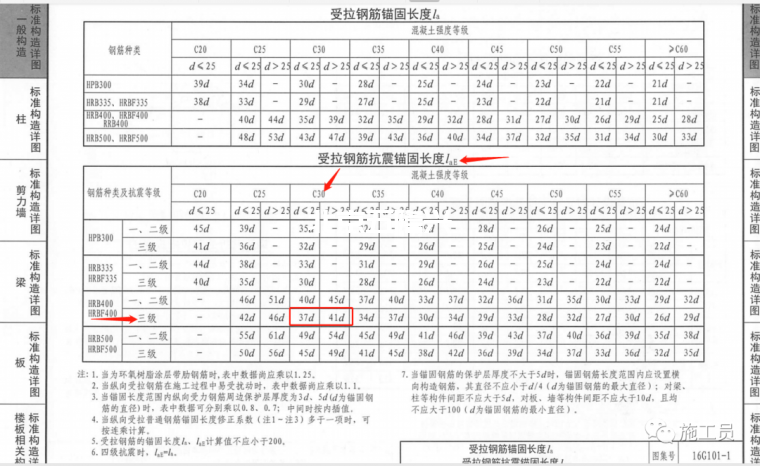

根据图纸设计,三级抗震,C30混凝土对应的锚固长度
作为施工员梁板钢筋验收咋验?插图6

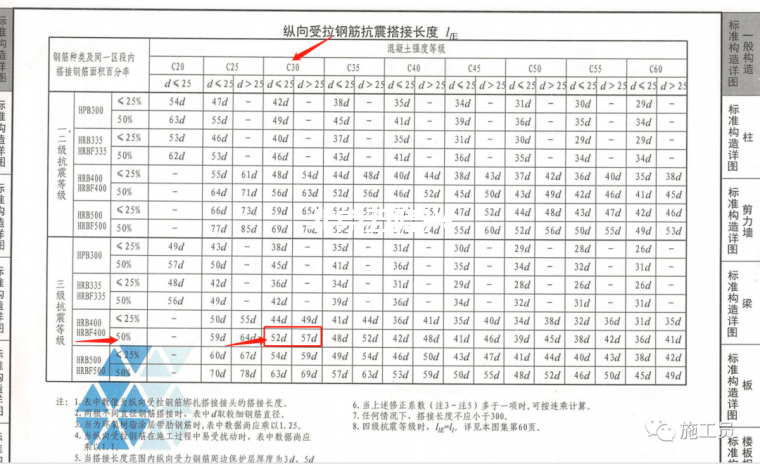

根据图纸设计,三级抗震,C30混凝土对应的搭接长度
作为施工员梁板钢筋验收咋验?插图7

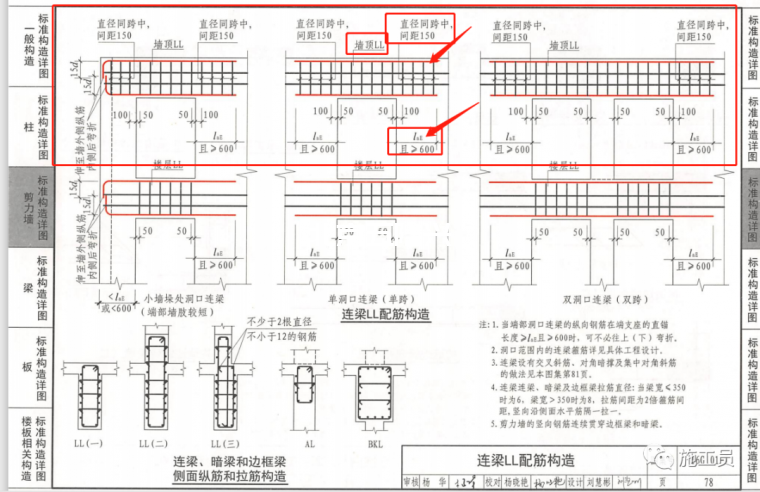

连梁在顶层做法:箍筋在支座范围内也许布置,直径同跨中,间距150mm
作为施工员梁板钢筋验收咋验?插图8

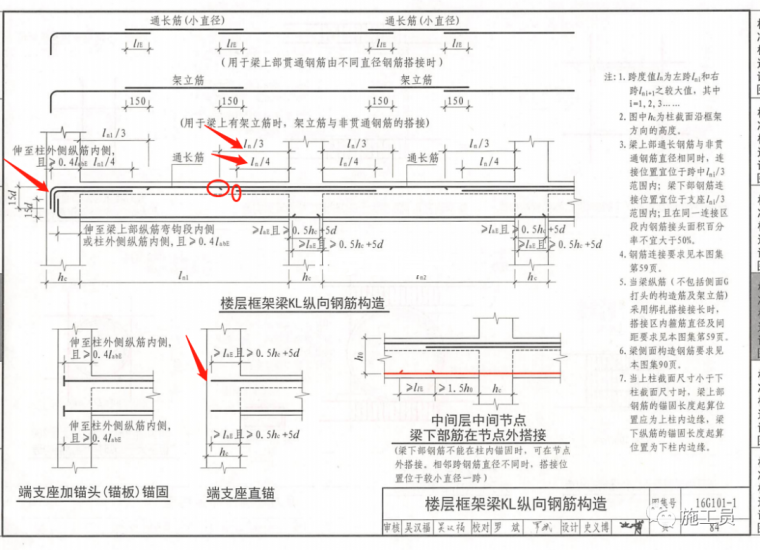

(1)、KL附加筋第一排长度为1/3Ln,二排筋为1/4Ln。
(2)、梁钢筋锚固,直锚长度够就不需要弯钩,否则弯钩长度为15D(D为钢筋直径)
作为施工员梁板钢筋验收咋验?插图9
(1)、框架梁箍筋加密区长度需满足两个条件:≥500mm且≥1.5hb、2.0hb(hb为梁高)
(2)、主次梁交接处附加箍筋主梁钢筋正常布置
作为施工员梁板钢筋验收咋验?插图10
(1)、非框架梁上部钢筋的锚固同KL,下部钢筋是深入支座12D。
(2)、关于受扭非框架梁纵筋构造,这个需要设计注明。
作为施工员梁板钢筋验收咋验?插图11
(1)、梁腹板厚度Hw≥450mm,若设计没有标注梁侧面构造钢筋也需要按照本图集布置。(梁腹板高度是指:梁高减去楼板厚度,例如:梁高为600,楼板厚度为100,这梁的腹板厚度就位500)
(2)、梁侧面是钢筋分构造钢筋和受扭钢筋,二则的搭接长度和锚固长度是不一样的。
(3)、关于梁拉钩的确定是由梁宽来定。
作为施工员梁板钢筋验收咋验?插图12
(1)、楼板上层钢筋搭接位置在跨中,下层钢筋在支座附近。
(2)、楼板钢筋不论上部还是下部钢筋,第一个起步筋都是距支座边(梁边)1/2板筋间距。
(3)、楼板上部筋在支座处的锚固和下部筋是不一样的,上部筋需要伸到梁外侧角筋内侧且弯钩长度为15D(当水平段长度大于锚固长度时可不打弯钩),下部筋为≥5D且过梁中。
作为施工员梁板钢筋验收咋验?插图13
梁钢筋搭接位置:上部筋在跨中,下部筋在支座范围外搭接情况,搭接长度的起始点至支座边缘的距离不应小于1.5hb,且结束点距支座边缘的距离不宜大于Ln/4
作为施工员梁板钢筋验收咋验?插图14
(1)、梁端第一道箍筋距支座边缘为50mm。
(2)、梁中拉钩紧靠箍筋同时勾住腰筋。
(3)、腰筋多于两排时,拉钩应错开布置。
作为施工员梁板钢筋验收咋验?插图15
楼板负筋在支座端对应的一端,弯钩长度为楼板厚度减上下保护层
作为施工员梁板钢筋验收咋验?插图16
楼板钢筋一般情况下,短跨方向钢筋应置于长向钢筋之下。
根据图纸设计的环境类别来确定保护层厚度
作为施工员梁板钢筋验收咋验?插图17
楼板钢筋一般情况下,短跨方向钢筋应置于长向钢筋之下。
