钢筋工程工业化新技术

特别告知:
文中所述技术产品,已申请多项国家专利,凡未经许可,任何单位及个人都不得仿冒生产与使用,一经发现,违规者将承担由此引起的一切法律责任!
对于核电、桥梁、高铁、轨道交通、房建、隧道、市政等行业,钢筋工程不论是在工期、用工量、人工成本等方面,都在整个工程中占据了主导地位,因此,钢筋工程的工业化是实现建筑工业化的关键!
北京五隆兴科技发展有限公司是一家专业从事钢筋机械连接的高新技术企业,已有三十多年的从业经历。近年开发了一系列适合钢筋工程工业化的与连接相关技术,一经推出,即引起市场的强烈反响与好评。

钢筋工程工业化新技术插图

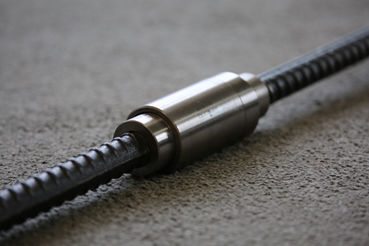

双螺套钢筋接头新技术



钢筋工程工业化新技术插图1



技术开发背景:

随着中国经济的快速发展,低端建筑劳动力市场人才越来越紧缺,人工成本越来越高,建筑工业化的发展已经迫在眉睫,钢筋工程中机械化程度、生产效率低,劳动强度大,已经成为行业工业化发展的瓶颈。
双螺套钢筋接头技术,改变了钢筋需要“”一根一根”的连,而变成“一品一品”的接,钢筋可以在车间里制作成结构中需要的钢筋梁、钢筋柱、钢筋网片、钢筋墙楼板……等“钢筋部品”,而“钢筋部品”可以采用专用机械制作,工程现场只需要简单的拼装。



钢筋工程工业化新技术插图2

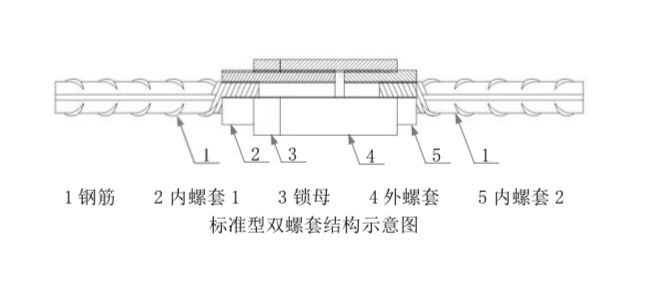

双螺套接头结构示意图

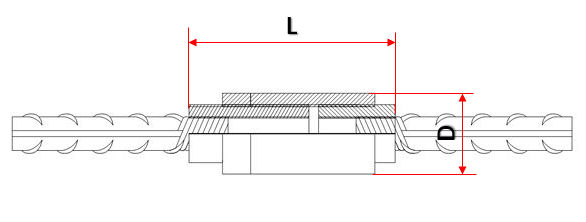

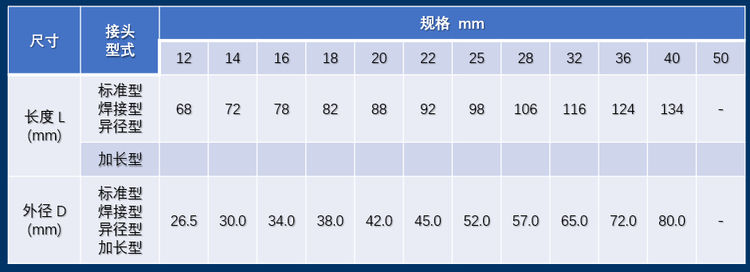

双螺套钢筋接头的规格尺寸表

钢筋工程工业化新技术插图3

双螺套钢筋接头主要型式:

双螺套接头的型式有:标准型、异径型、焊接型、加长型四种。



钢筋工程工业化新技术插图4



标准型:

应用于等直径钢筋的连接。连接钢筋时不需要旋转两端的钢筋,仅旋转接头连接件即可。标准型接头连接钢筋间的间距可以在0~20mm范围内。

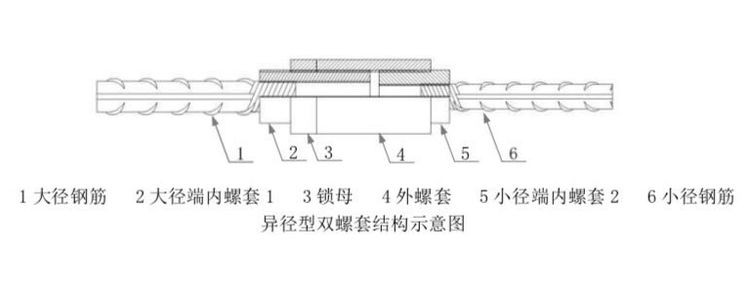

钢筋工程工业化新技术插图5异径型:

应用于不同直径钢筋的连接,连接方式与标准型接头相同。



钢筋工程工业化新技术插图6

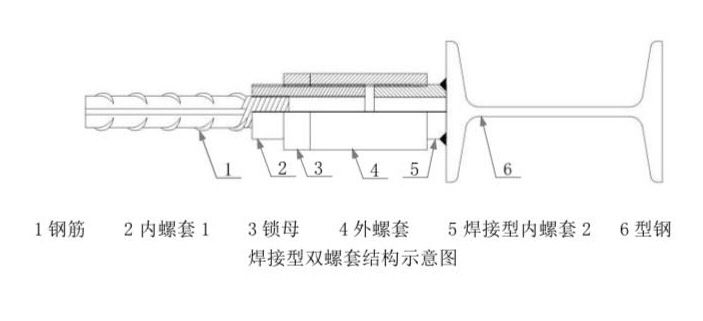

焊接型:

应用于钢筋与型钢之间的连接。钢筋可以是单根,也可以是“钢筋部品”(网片等)。



钢筋工程工业化新技术插图7

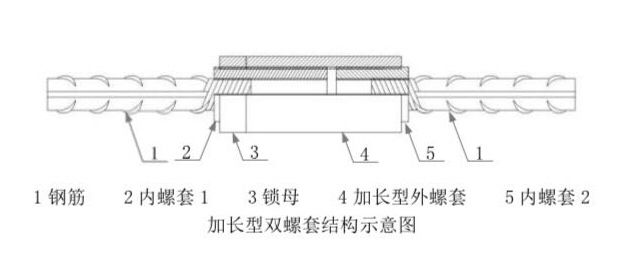

加长型:

应用于连接钢筋轴向间隙误差在(0~50mm)比较大工况下的连接,连接方式同标准型接头。



双螺套接头的特点:

  • 适应于“部品”钢筋连接:对连接钢筋的位置度误差较大(轴向允许0~20mm,径向允许0~20mm),且连接钢筋不能旋转的工况。
  • 强度、可靠性高:接头性能可满足行业标准JGJ107-2016中500MPa级 1 级接头要求;
  • 连接方便:连接施工作业面不需要使用设备,仅用扳手即可完成连接;
  • 应用范围广:双螺套接头可用于结构及钢筋部品的钢筋连接,也可用于建筑PC领域的钢筋连接;
  • 适用领域宽:双螺套接头可用于核电、桥梁、高铁、轨道交通、房建、隧道、市政等领域。



双螺套接头应用于“钢筋部品”连接方案

将钢筋可在加工车间预制成“钢筋部品”,如钢筋笼、钢筋预制柱梁,单层或多层钢筋网片……等不同形状,再运至施工连接作业面进行整体吊装、连接,这种方式省去了现场人工钢筋就位、连接、绑扎,可节省现场钢筋施工作业量及作业时间80%以上,大大减少施工作业人员。
双螺套接头连接“钢筋部品”具体的施工操作参见《双螺套接头连接钢筋部品 操作规程》。



双螺套钢筋接头工程案例:

目前,已经完成或正在进行的工程项目有:

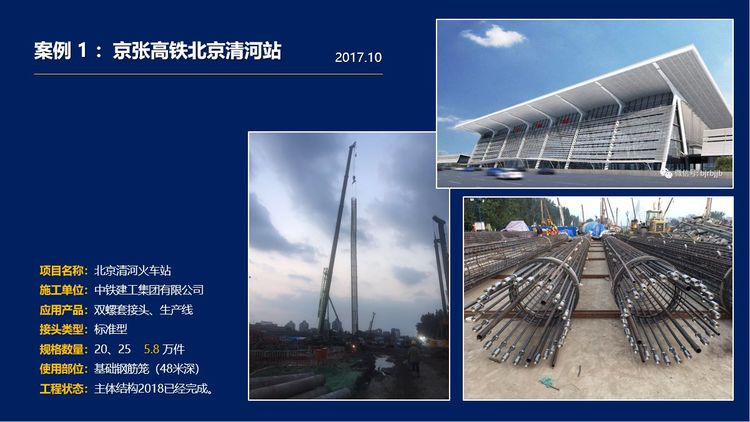

  • 京张高铁北京清河站(标准型、钢筋笼)

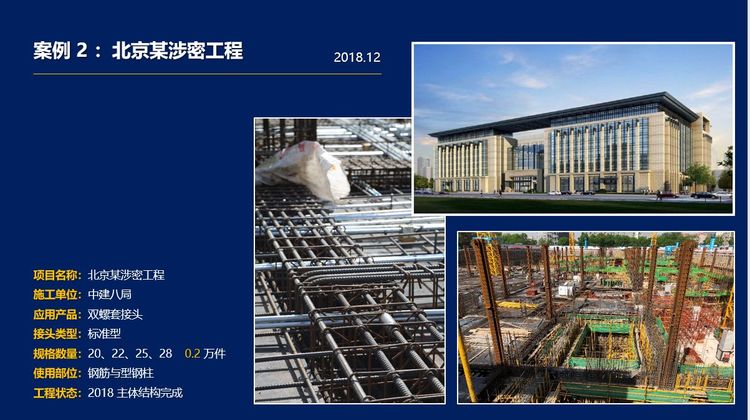

  • 北京某涉密工程(焊接型、钢筋与型钢连接)

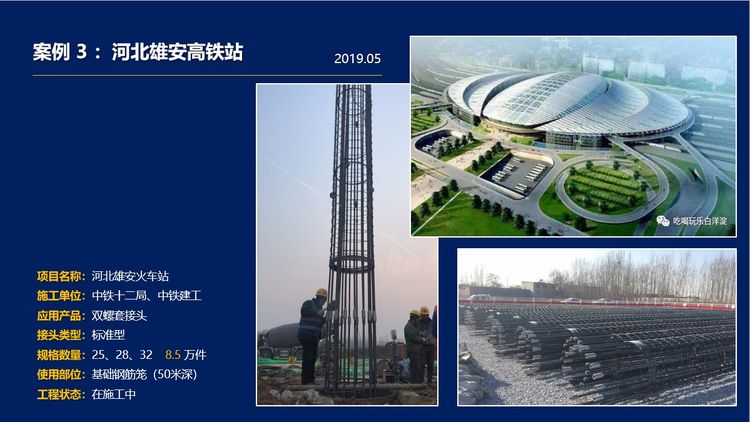

  • 京雄高铁河北雄安站(标准型、钢筋笼)

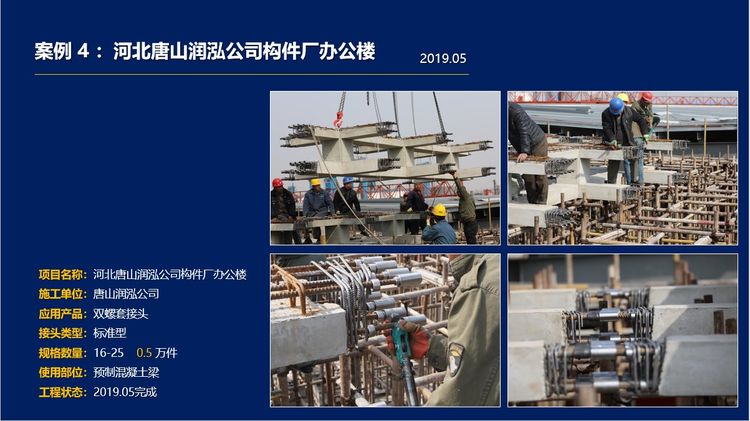

  • 唐山润泓新型建材有限公司装配式构件分公司办公楼(标准型、钢筋笼)

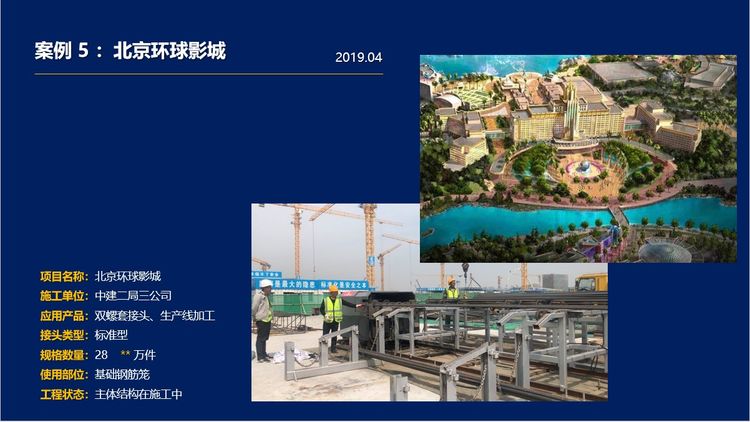

  • 北京环球影城(标准型、钢筋笼)

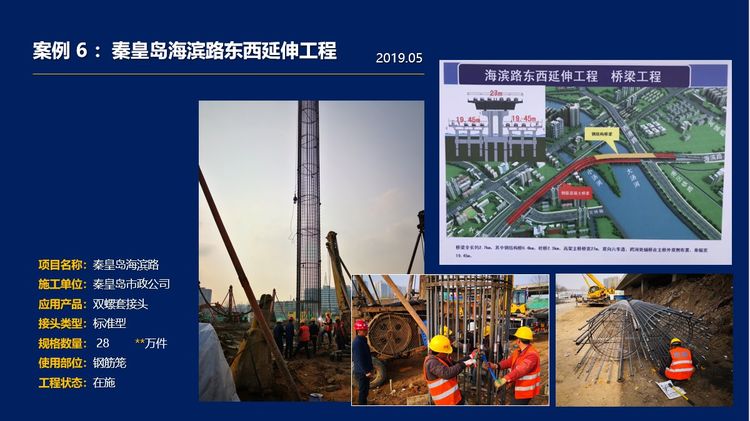

  • 秦皇岛海滨路东西延伸工程(标准型、钢筋笼)



钢筋工程工业化新技术插图8

钢筋工程工业化新技术插图9

钢筋工程工业化新技术插图10

钢筋工程工业化新技术插图11  钢筋工程工业化新技术插图12

钢筋工程工业化新技术插图13
