剥肋滚轧直螺纹连接常见问题

分类:解决方案 227



钢筋剥肋直径的偏差

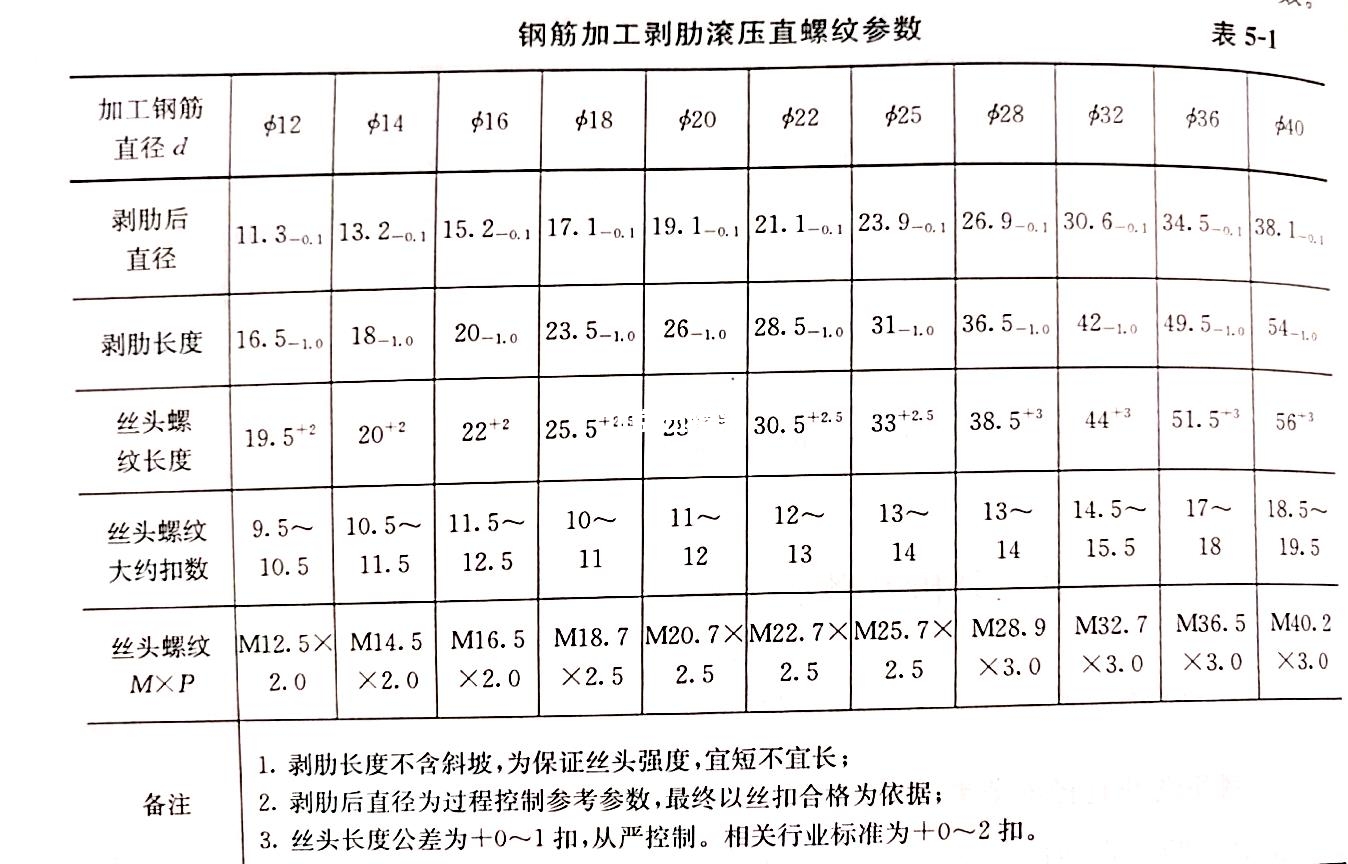

钢筋剥肋后直径尺寸是一个中间过程值(表5-1),一般该尺寸为钢筋基圆直径尺寸,如果该尺寸控制不好,加工偏差较大,也会直接影响之后的丝头滚轧尺寸。

(1)剥肋直径偏大(钢筋表面横纵肋没有完全去掉),滚轧后的丝头螺纹可能会出现毛刺,牙形光洁度下降,同时由于滚丝直径已经设定,过大的钢筋剥肋直径会增大滚丝轮的下压量,降低滚轮的寿命;

(2)剥肋直径偏小,则可造成丝头牙型不饱满,丝头牙尖秃齿的可能性增大。



钢筋剥肋长度偏差

(1)剥肋长度偏差

钢筋剥肋长度应与滚丝长度吻合,剥肋过长会损伤钢筋母材,由于该部位剥肋后未得到滚轧的强化作用,在接头受拉状态下,很可能在该区段破坏,影响接头的强度;

(2)剥肋长度偏短

剥肋过短则会影响丝头各部的滚丝质量,钢筋丝头整体锥度增大吗,进而影响丝头与套筒的螺纹配合。

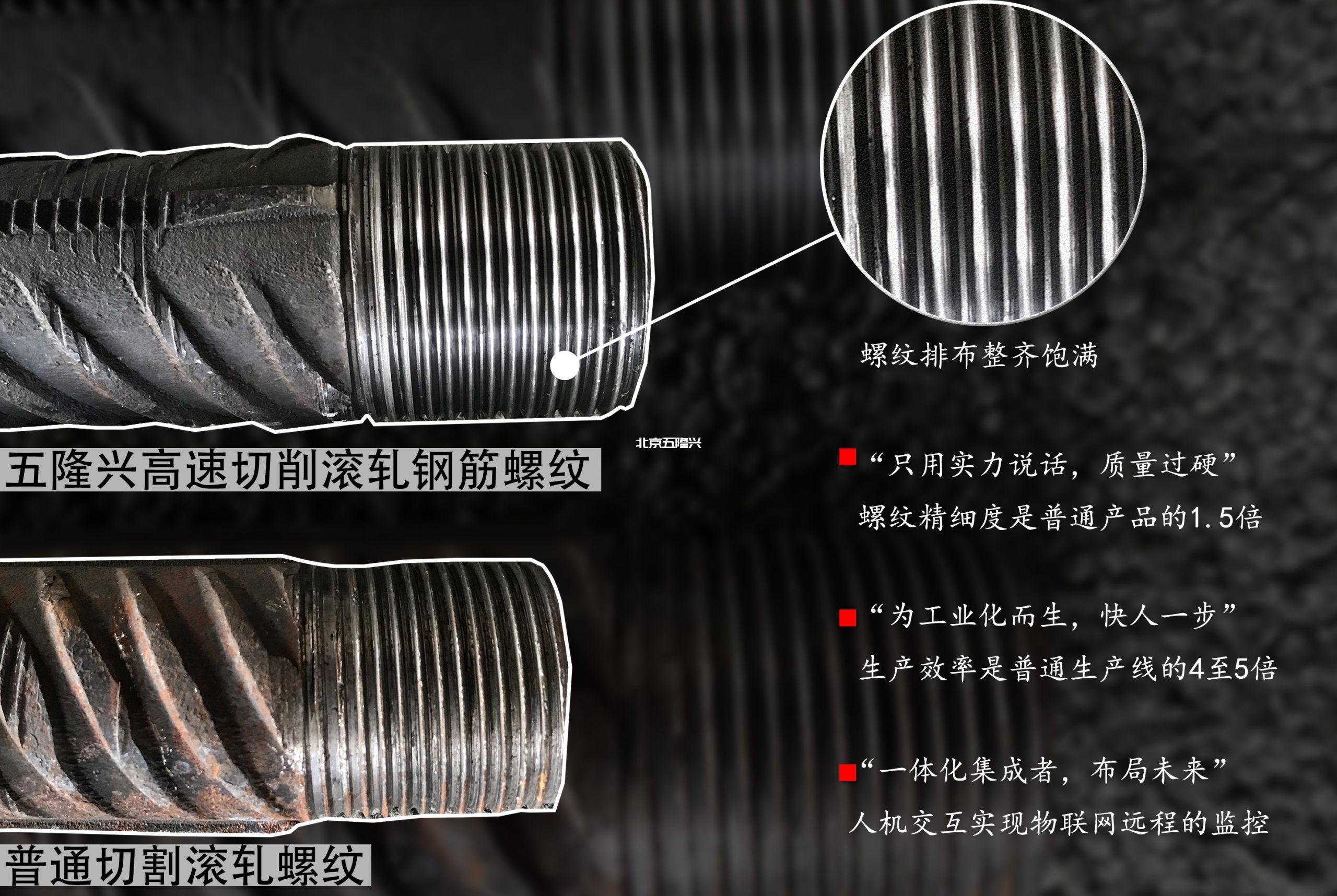

-1-2-scaled.jpg插图



钢筋丝头公称尺寸的偏差

(1)剥肋长度

钢筋剥肋长度应与滚丝长度吻合,剥肋过长会损伤钢筋母材,由于该部位剥肋后未得到滚轧的强化作用,在接头受拉状态下,很可能在该区段破坏,影响接头强度;

(2)剥肋长度过短

剥肋过短则会影响丝头根部滚丝质量,钢筋丝头整体锥度增大,进而影响丝头与套筒的螺纹配合。



钢筋丝头公称尺寸的偏差

加工完成钢筋丝应用专用螺纹环规检测,环规分通,止两端,尺寸合格的丝头可以顺利旋如环规通端,手拧外露0~3扣;

13265869359693206.jpeg插图(1)



(1)丝头过大,会造成无法顺利旋如套筒中;

(2)丝头过小,丝头与套筒配合间隙增大,从而降低螺牙的抗剪能力。



丝头有效螺纹长度的偏差

丝头有效长度与套筒螺纹有效长度一致,公差为0~+1P。

(1)丝头长度偏长,会导致丝头拧紧后外露扣较多,接头受拉时容易断于外露螺纹处;

(2)丝头长度偏短,则无法达到与套筒配合长度,接头强度会受到影响。

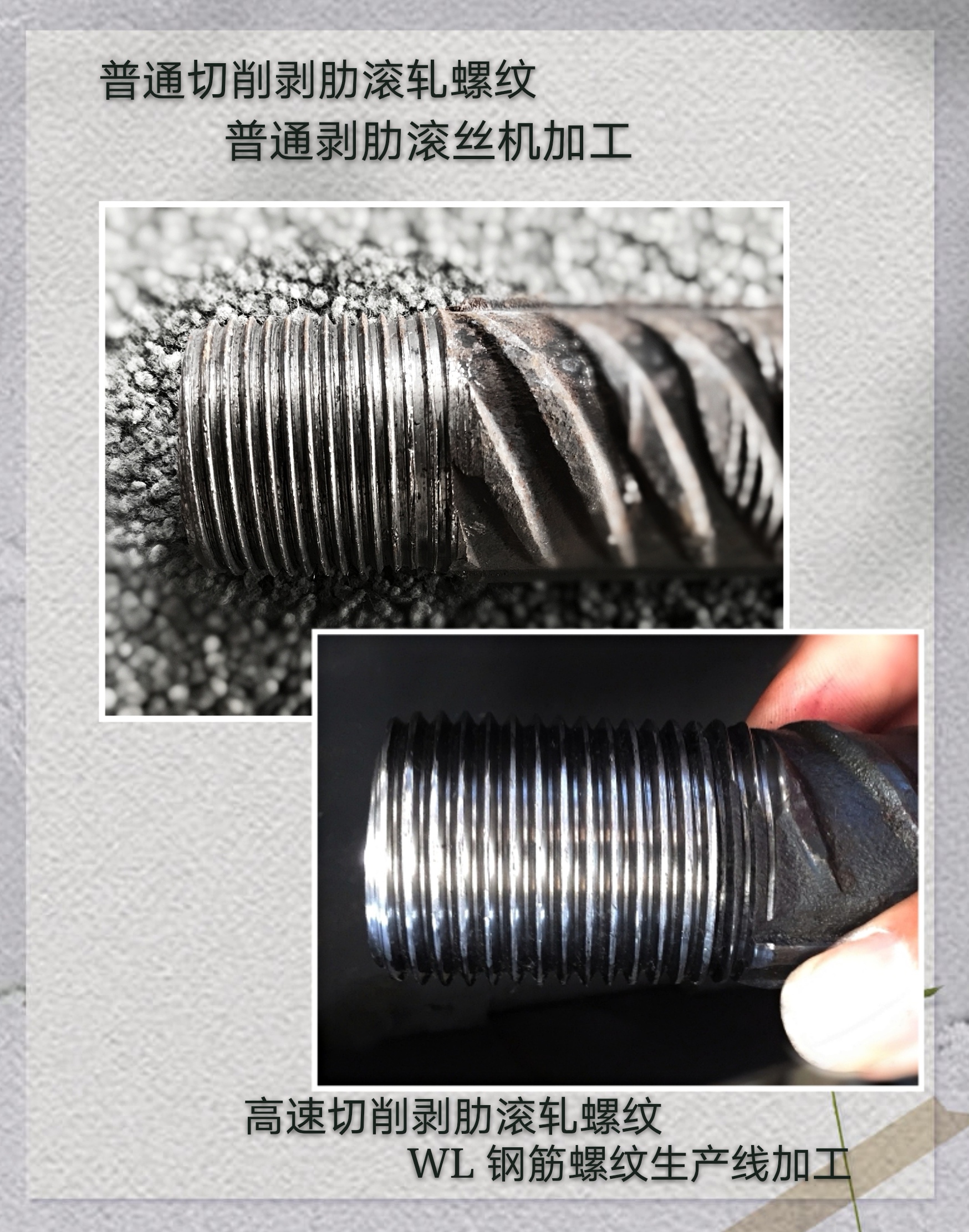

丝头牙型外观不合格

钢筋丝头宜满足6f级精度要求,在螺纹有效长度范围内,秃齿或断扣的累计圈数大于2圈,牙型光洁度低,齿形毛糙。

_20210127141450.jpg插图(2)



接头连接不充分

丝头没能彻底旋入套筒,造成螺纹配合长度不足,影响连接强度。
