螺纹连接钢筋加工、连接工艺

分类:行业论坛 696

螺纹连接钢筋加工、连接工艺

目前建筑施工中,钢筋螺纹连接主要包括锥螺纹连接、直螺纹连接两大类,其中直螺纹连接又分为剥肋滚轧直螺纹连接、直接滚轧直螺纹连接、镦粗直螺纹连接几种,由于普通锥螺纹连接无法达到钢筋母材的实际强度,直接滚轧直螺纹连接的丝头螺纹尺寸精度难以保证,考虑到PC结构对钢筋连接性能的要求(按照《钢筋套筒灌浆连接应用技术规程》JGJ 355-2015第3. 2. 2条款规定,“钢筋套筒灌浆连接接头的抗拉强度不应小于连接钢筋抗拉强度标准值,且破坏时应断于接头外钢筋”,即针对半灌浆接头,不允许钢筋丝头从套筒中拔出,且不允许断于螺纹根部),应用于PC结构的螺纹连接主要采用连接性能更为可靠的剥肋滚轧直螺纹连接和镦粗直螺纹连接两种。

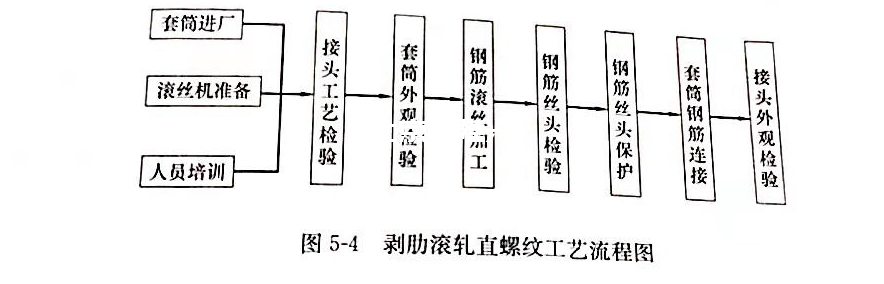

1.剥肋滚轧直螺纹连接

剥肋滚轧直螺纹的连接工艺:对钢筋端头进行剥肋车削,做圆整化处理,再通过滚轧方式加工出连接螺纹丝头,并与灌浆套筒螺纹端连接。

剥肋滚轧加工的螺纹,其钢筋基圆原材基本没有被切削,并且通过滚压,钢筋产生加工硬化,提高了原材强度,从而实现了钢筋等强度连接的目的。

该加工工艺操作简单,加工工序少,接头稳定可靠,施工便捷;螺纹牙型好,精度高,不存在虚假螺纹,连接质量可靠稳定,可达到JGJ 107规定的I级接头性能指标。

螺纹连接钢筋加工、连接工艺插图

螺纹连接钢筋加工、连接工艺插图1

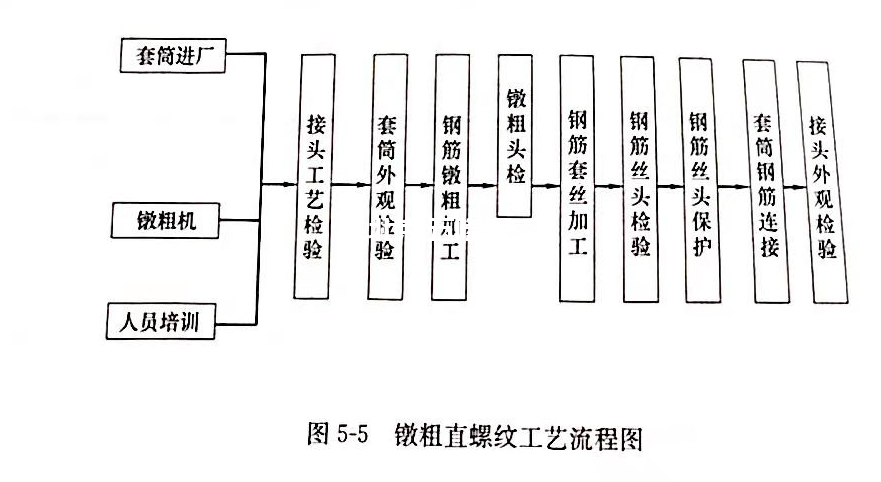

2.镦粗直螺纹连接

镦粗直螺纹的连接工艺:先对钢筋端头镦粗强化,再通过车削套丝方式在镦粗部位加工出连接螺纹丝头,并与灌浆套筒螺纹端连接。由于钢筋镦粗后端部直径增大,得到了充分的冷作强化,可靠保证了在螺纹车削加工后的连接强度。可达到JGJ 107规定的I级接头性能指标。

注:针对钢筋连接性能要求更高,或遇到表皮硬内芯软,无法单独通过剥肋滚轧

钢筋螺纹加工及连接作业流程





螺纹连接钢筋加工、连接工艺插图2





螺纹连接钢筋加工、连接工艺插图3
