桥梁的基本组成



桥梁:道路路线遇到江河湖泊、山谷深沟以及其他线路等障碍时,为了保持道路的连续性而专门建造的人工构造物。桥梁既保证桥上的交通运行,也要保证桥下水流的宣泄、船只的通航或车辆的通行。



(1)、桥梁五大部件的组成:桥跨结构(上部结构)、支座系统、桥墩、桥台、墩台基础。

一、桥跨结构(上部结构):在线路中断时障碍的主要承载结构。

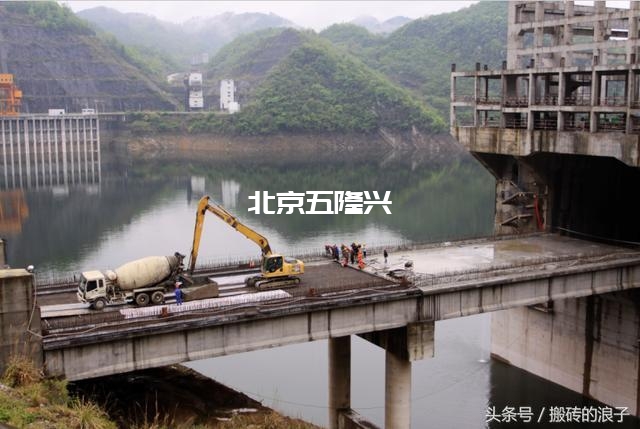

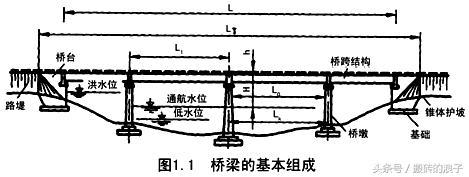

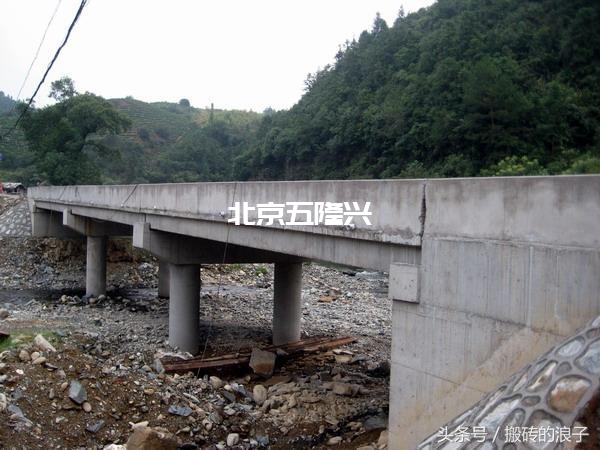

桥梁的基本组成插图

1、作用:承受桥上的行人和车辆。

二、支座系统:连接桥梁上部结构和下部结构的传力装置。

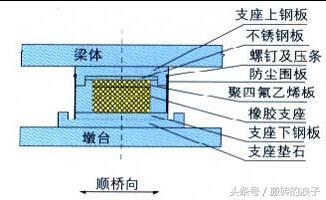

桥梁的基本组成插图1



桥梁的基本组成插图2



1、作用:传力装置;不仅传递很大的荷载,保证桥跨结构不产生变位。

三、桥墩:多跨桥的中间支承结构称为桥墩。

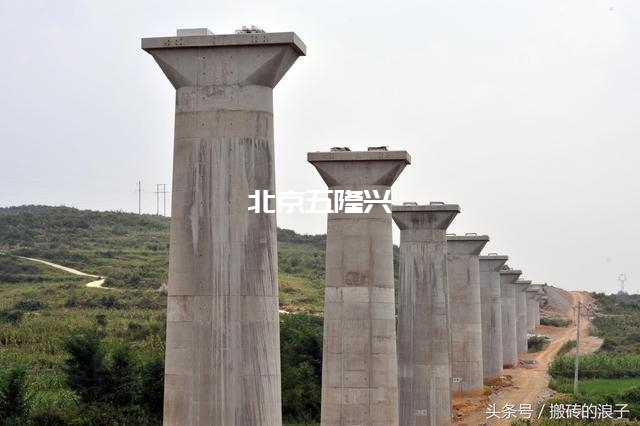

桥梁的基本组成插图3



1、作用:支承桥跨结构,把桥面荷载传至地基。

四、桥台:位于桥梁两端,支承桥梁上部结构并和路堤相衔接的建筑物。

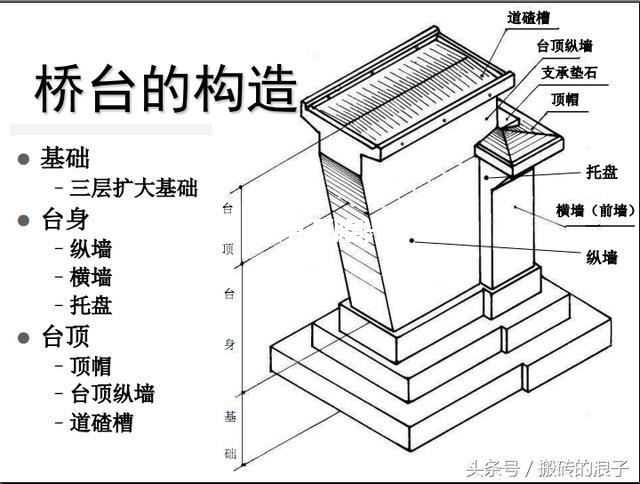

桥梁的基本组成插图4



桥梁的基本组成插图5



1、作用:把路面荷载传至地基;与路堤相衔接、抵御路堤土压力;防止路堤土的滑坡和坍落。

五、墩台基础:将结构所承受的各种作用传递到地基上的结构组成部分。

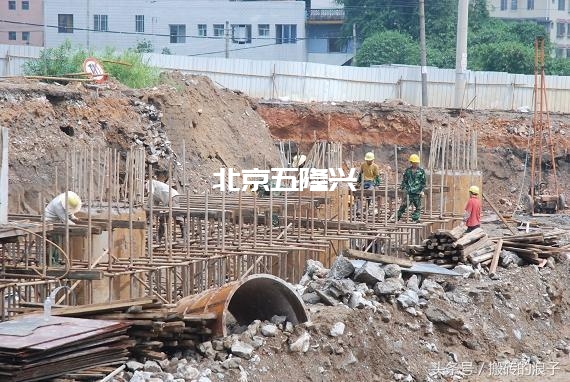

桥梁的基本组成插图6



1、作用:支承上部桥跨结构。

(2)、桥梁五小部件的组成:桥面铺装、防排水系统、栏杆、伸缩缝、灯光照明。

一、桥面铺装:为保护桥面板和分布车轮的集中荷载,用沥青混凝土、水泥混凝土、高分子聚合物等材料铺筑在桥面板上的保护层。



桥梁的基本组成插图7



1、作用:保护桥面板和分布车轮的集中荷载

二、防排水系统:排水的收集、输送、水质的处理和排放等设施。

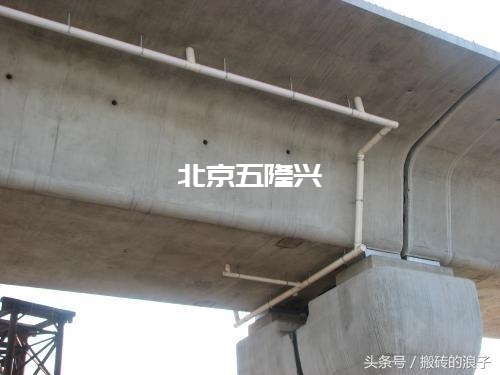

桥梁的基本组成插图8



1、作用:收集、把水排放到指定位置、防止内涝等。

三、栏杆:桥梁和建筑上的安全设施。



桥梁的基本组成插图9



1、作用:安全、分隔、导向的作用。

四、伸缩缝:防止构件由于气候温度变化(热胀、冷缩),使结构产生裂缝或破坏而沿建筑物或者构筑物施工缝方向的适当部位设置的一条构造缝。

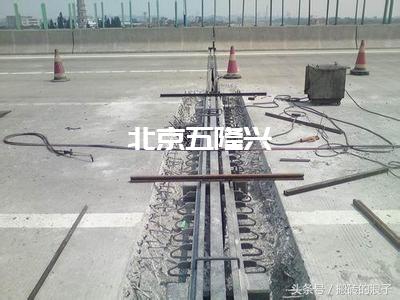

桥梁的基本组成插图10



1、作用:防裂。

五、灯光照明:人造光源创造一种环境气氛感,并把这种气氛感富于感染力,通过各种媒介表现给人。

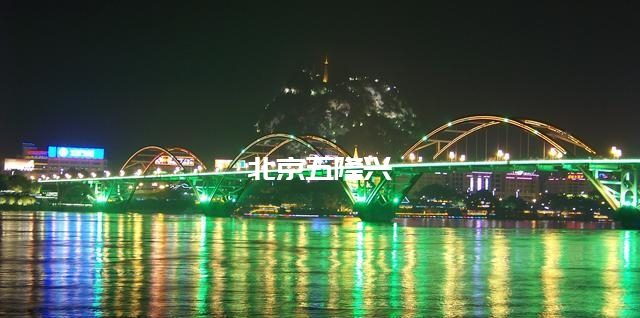

桥梁的基本组成插图11



1、作用:照明、创造环境气氛。
