钢筋工程技术交底,图文并茂很实用!

分类:行业论坛 10

一、施工准备:

1、认真熟悉图纸,严格按照施工图纸和16G101~16G101-3,17G101-11,18G901-1~18G901-3标准图集及有关规范标准、设计变更,正确计算材料单,下料正确,制作加工按规范标准及设计要求制作。

2﹑在加工前出具详细的加工配料单(下料单)交项目部施工员审核。

3﹑对操作人员进行技术安全教育。

4﹑画出施工钢筋绑扎分布图,重要部位画出节点。

5﹑所有机械操作,必须维护完好。

6、本工程为框架、剪力墙结构,其抗震等级为:13#楼为二级,12#、15#商业部分及相关范围内的框架及剪力墙为二级,其余均为三级,框架三级,地库框架三级。

7、钢筋:级别、规格符合设计要求,具有出厂合格证及复试报告。

8、机具:调直机、弯曲机、切断机、滚丝机、弯箍机等。

9、进场钢筋必须具有产品合格证、出厂检测报告、钢筋原材已经送检并检验合格。

钢筋进场检查的内容:每捆(盘)上都挂有标牌(注明生产厂、生产日期、钢号、炉罐号、钢筋级别、直径等标记),并附有质量证明书。检查是否与质量证明书相符。钢筋表面不得有裂纹、结疤和折叠。钢筋表面允许有凸块,但不得超过横肋的高度。钢筋每1米弯曲度不能大于4mm



二、施工准备:

1、认真熟悉图纸,严格按照施工图纸和16G101~16G101-3,17G101-11,18G901-1~18G901-3标准图集及有关规范标准、设计变更,正确计算材料单,下料正确,制作加工按规范标准及设计要求制作。

2﹑在加工前出具详细的加工配料单(下料单)交项目部施工员审核。

3﹑对操作人员进行技术安全教育。

4﹑画出施工钢筋绑扎分布图,重要部位画出节点。

5﹑所有机械操作,必须维护完好。

6、本工程为框架、剪力墙结构,其抗震等级为:13#楼为二级,12#、15#商业部分及相关范围内的框架及剪力墙为二级,其余均为三级,框架三级,地库框架三级。

7、钢筋:级别、规格符合设计要求,具有出厂合格证及复试报告。

8、机具:调直机、弯曲机、切断机、滚丝机、弯箍机等。

9、进场钢筋必须具有产品合格证、出厂检测报告、钢筋原材已经送检并检验合格。

钢筋进场检查的内容:每捆(盘)上都挂有标牌(注明生产厂、生产日期、钢号、炉罐号、钢筋级别、直径等标记),并附有质量证明书。检查是否与质量证明书相符。钢筋表面不得有裂纹、结疤和折叠。钢筋表面允许有凸块,但不得超过横肋的高度。钢筋每1米弯曲度不能大于4mm

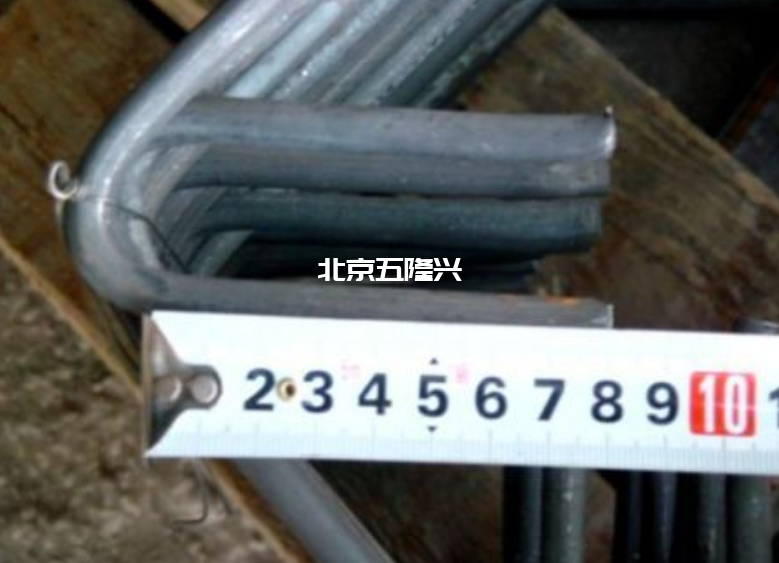

_20210716162617.png插图



1) 受力钢筋

a、HPB300级钢筋搭接时末端应作180°弯钩,其弯弧内直径不应小于钢筋直径的2.5倍,弯钩的弯后平直部分长度不应小于钢筋直径的10倍;

b、当设计要求钢筋末端需作135°弯钩时(图1a),HRB400级、HRB500级钢筋的弯弧内直径D不应小于钢筋直径的4倍,弯钩的弯后平直部分长度应符合设计要求;

c、钢筋作不大于90°的弯折时(图1b),弯折处的弯弧内直径不应小于钢筋直径的5倍



2) 箍筋

除焊接封闭环式箍筋外,箍筋的末端应作弯钩。弯钩形式应符合设计要求;当设计无具体要求时,应符合下列规定:

a、箍筋弯钩的弯弧内直径除应满足本条第1(a)点外,尚应不小于受力钢筋的直径;

b、箍筋弯钩弯折角度:对一般结构,不应小于90°;对有抗震等要求的结构应为135°

c、箍筋弯后的平直部分长度:对一般结构,不宜小于箍筋直径的5倍;对有抗震等要求的结构,不应小于箍筋直径的10倍。



筋加工质量检验

1)主控项目

a、受力钢筋的弯钩和弯折应符合4条第1)点的规定;

b、箍筋弯钩的弯弧内直径、弯折角度、平直段长度应符合4第2)点的规定。

检查数量:按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。

检查方法:钢尺检查。



2)一般项目

a、钢筋调直冷拉率应符合2条第2)点的规定。

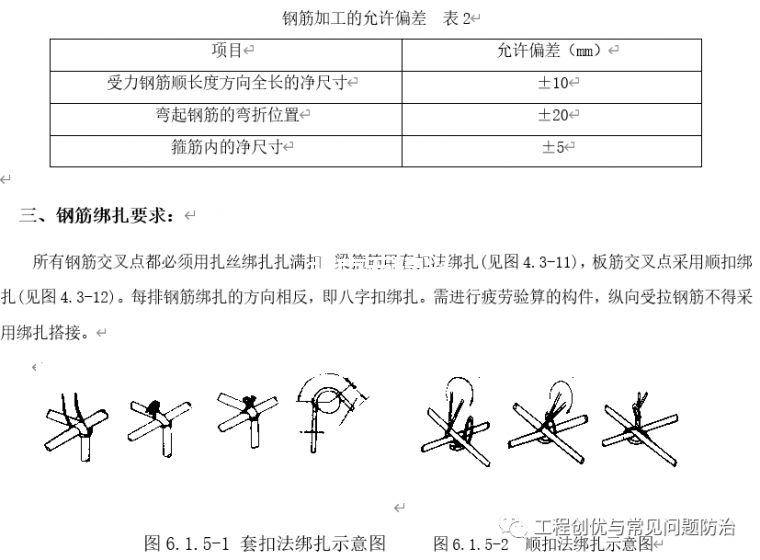

b、钢筋加工的形状与尺寸应符合设计要求,其偏差应符合表2的规定。

检查数量与方法,与主控项目相同。

104751ocm8kd4igcarxnyv.png插图(1) 104752m5ttmptjus7rmkmc.jpg插图(2)

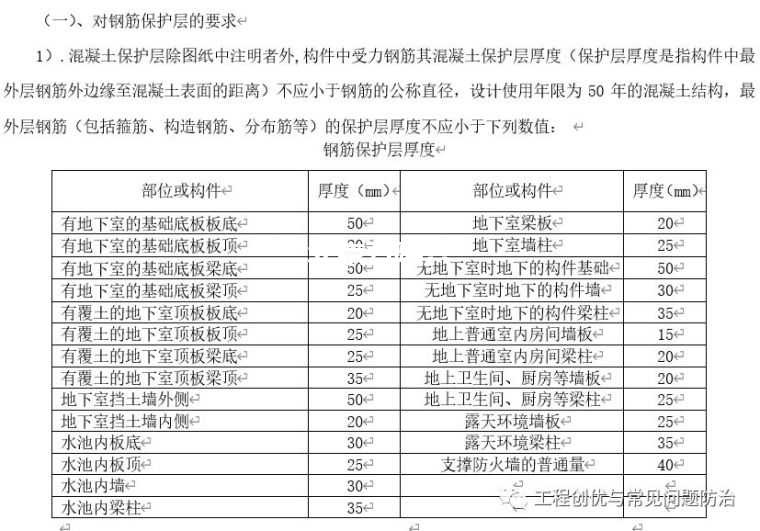

2).各构件中应采用不低于相应混凝土构件强度等级的素混凝土垫块、支撑或其它可靠措施来控制主筋保护层厚度及钢筋骨架的位置。

3).当梁、柱、墙中纵向受力钢筋的混凝土保护层厚度大于50mm时,应在混凝土保护层中离构件表面一定距离处全面增配直径为4mm间距为150mm制成的构造钢筋网片,网片钢筋保护层厚度不应小于25mm。当梁宽为300时,梁侧保护层厚度最小为25.

4).当采用机械连接接头时,连接件的混凝土保护层厚度应满足受力钢筋保护层最小厚度的要求,连接件之间的横向净距不宜小于25mm。

5).建筑耐火等级为一级时,梁保护层厚度除了上表要求外,还不应小于25mm。

6).受力钢筋的接头宜设置在受力较小处,在同一根钢筋上宜少设接头,同一构件中相邻的纵向受力钢筋接头宜错开,悬挑梁钢筋不应设接头。钢筋绑扎搭接接头连接区的长度为1.3倍搭接长度,位于同一段连接区段梁板类构件搭接率不宜大于25%,柱类不宜大于50%。

7).首层非连接区底部为Hn/3,顶部为≥500、≥hc、≥Hc/6较大者,以上部位为柱底部与顶部的≥500、≥hc、≥Hc/6较大者。相邻搭接间距≥0.3lle。

8).柱子底部、顶部钢筋加密区间Hn/6、500取较大值,柱入梁板内部通常加密。具体做法见16g101-1,64/65页
