柱钢筋绑扎、剪力墙钢筋绑扎

分类:行业论坛 34

柱钢筋绑扎



1、工艺流程:

套柱箍筋→竖向钢筋连接→画箍筋间距线→绑扎箍筋→报验合格→避雷接地等焊接。



2、套柱箍筋:

按图纸要求间距,计算好每根柱箍筋数量,先将箍筋套在下层伸出的搭接筋上,然后立柱子钢筋,在搭接长度内绑扣不少于3个,绑扣要向柱中心。



3、竖向受力筋:

柱子主筋立起之后,直径小于18mm的纵向受力钢筋接采用搭接,搭接长度应符合《混凝土结构施工图平面整体表示方法制图规则和构造详图》(16G101-1)关于钢筋搭接长度的规定。直径18及以上的采用直螺纹机械连接。

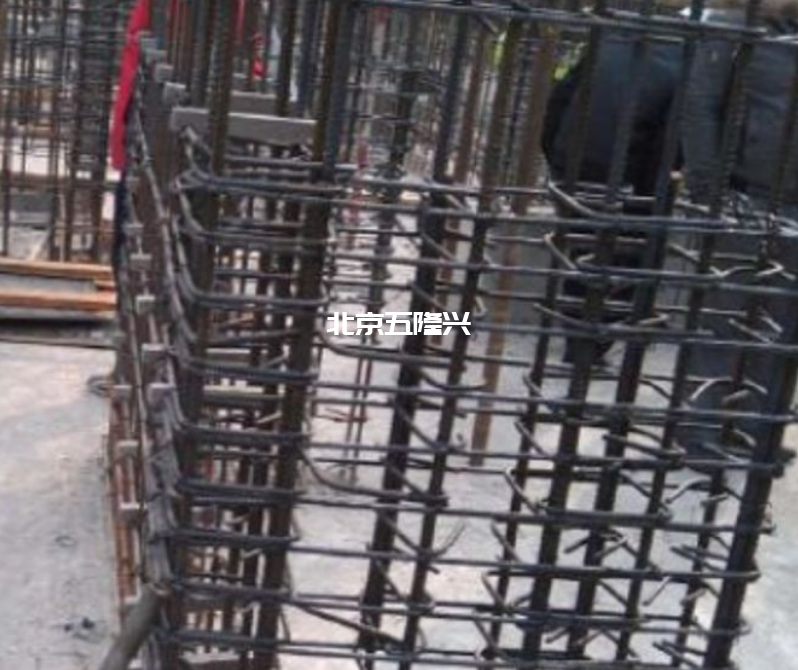

_20210716163818.png插图



4、画箍筋间距线:

在立好的柱子竖向钢筋上,按图纸要求用粉笔划箍筋间距线。



5、柱箍筋绑扎

1)按已划好的箍筋位置线,将已套好的箍筋往上移动,由上往下绑扎,宜采用缠扣绑扎。

2)箍筋与主筋要垂直,箍筋转角处与主筋交点均要绑扎,主筋与箍筋非转角部分的相交点成梅花交错绑扎。

3)箍筋的弯钩叠合处应沿柱子竖筋交错布置,并绑扎牢固。

4)柱搭接区箍筋应加密,加密区长度及加密区内箍筋距应符合设计图纸及施工规范小于等于1Oomm

5)为防止柱筋位移,在柱筋与梁筋交接处,增设一个箍筋,与梁筋绑扎在一起。

6)柱筋到结构封顶时,要特别注意边柱外侧柱筋的锚固长度,同时在钢筋连接时要注意柱筋的锚固方向,保证柱筋正确锚入梁和板内。



剪力墙钢筋绑扎

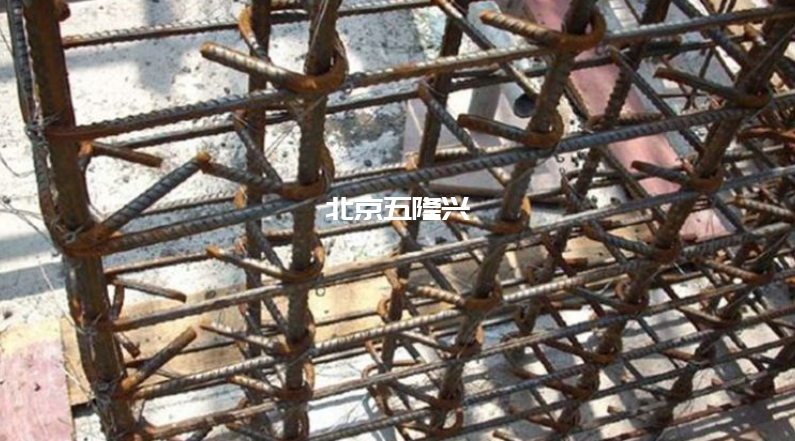

_20210716164818.png插图(1)



剪力墙钢筋绑扎前,先将墙位置垃圾清理干净,墙筋两层钢筋之间设置定位支撑,以固定钢筋间距,支撑用Φ14钢筋焊接,钢筋外皮绑扎垫块,有效的控制保护层厚度,双排钢筋间按设计要求绑扎拉筋,钢筋在两端头转角、十字节点等部位的锚固长度及洞口加固应符合设计要求,墙筋应逐点绑扎,必须保证受力钢筋不位移,合模后伸出的钢筋应进行修整,在接茬处绑一道横筋加固,浇筑混凝土时设专人看管,浇筑后再次调整,墙筋接头采用人工绑扎,地下室挡水墙保护层厚度迎水面50mm,内侧钢筋保护层20mm,其他剪力墙钢筋保护层为15㎜,保护层材料为塑料卡环,间距为1米。具体保护层要求详见施工图纸。
