桩基钢筋加工及安装标准施工工艺

分类:行业论坛 2635

通过本文大家可以明确桩基钢筋笼制作、安装作业的工艺流程、操作要点和相应的工艺标准,指导、规范钢筋笼作业施工。



一 、编制依据

《钢筋焊接及验收规程》(JGJ18-2012)

《钢筋混凝土用钢 热轧光圆钢筋》(GB1499.1)

《钢筋混凝土用钢 热轧带肋钢筋》(GB1499.2)

《公路工程质量检验评定标准》(JTGF80/1-2004)



二、施工工序

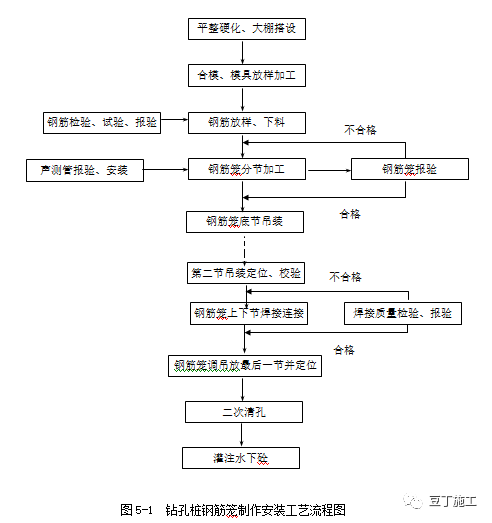

原材料报验→可焊性试验→焊接参数试验→设备检查→ 施工准备→胎具模具制作→钢筋笼分节加工→声测管制安→ 钢筋笼底节吊放→第二节吊放→校正、连接→循环施工→最后节定位。



三、钢筋笼加工制作

3.1 施工准备

(1)钢筋加工场地硬化、并对原材料区、加工区、成品存放区规划区分。

(2)原材料进场、 报验,试验合格后才进行使用。

(3)人员设备组织,钢筋工、电焊工等人员和钢筋切断机、电焊机、调直机等设备进场。

(4)架设电力线路,并根据现场实际情况配置变压器和发电机。

(5)制作加工钢筋笼胎具。

桩基钢筋加工及安装标准施工工艺插图





3.2钢筋进场

⑴钢筋在进场时,要有钢筋出厂质量证明和试验报告单。

进场时除应检查其外观和标志外,应按不同的钢种、等级、牌号、规格及生产厂家分批抽取试样进行力学性能检验,检验合格后方可使用。

⑵钢筋在运输过程中,应避免锈蚀、污染或被压弯。存放时,应按不同品种、规格,分批分别堆置整齐,不得混杂,并设立识别标志,存放时间不宜超过6个月。存放场地应有防、排水设施,且钢筋不得直接置于地面,应垫高或堆置在台座上,顶部应采用合适的材料予以覆盖,防止水浸和雨淋。

⑶对进场的钢筋的检验,可按同牌号、同炉罐号、同规格尺寸的钢筋进行组批,每60t为一批,不足60t按一批计。



3.3 钢筋加工

⑴除锈

钢筋的表面应洁净、无损伤,使用前应将表面的油渍、漆皮、鳞锈等清除干净,带有颗粒状或片状老锈的钢筋不得使用;当除锈后钢筋表面有严重的麻坑、斑点,已伤蚀截面时,应降级使用或剔除不用。

⑵ 调直

钢筋应平直、无局部弯折,成盘的钢筋和弯曲的钢筋均应调直。采用冷拉方法调直钢筋时,R235钢筋的冷拉率不宜大于2%;HRB335、HRB400牌号钢筋的冷拉率不宜大于1%。

⑶下料

根据配料表要求长度将钢筋截断,直径40mm 以下的钢筋可用断筋机切割;直径12mm 以下的可用砂轮机切割。切割时要保证断料的长度准确性。

⑷弯曲成型

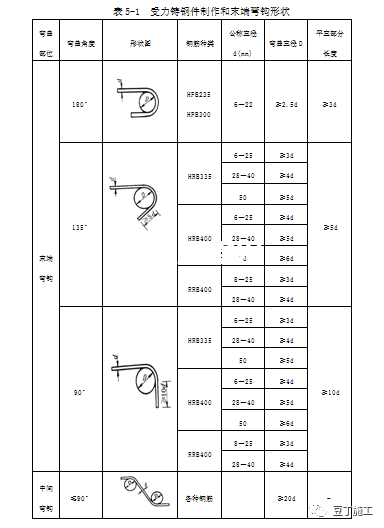

根据图纸和配料单所表示的规格、尺寸弯曲成型,其误差应按表5-1进行控制。

桩基钢筋加工及安装标准施工工艺插图1



⑸钢筋的接长 一般桩基础钢筋骨架主筋的接长焊接可采用电弧焊和闪光对焊,大直径桩、超长桩钢筋骨架连接宜采用机械连接接头。

①闪光对焊:

A、接头处不得有横向裂纹。

B、与电极接触的钢筋表面,对钢筋不得有明显烧伤

C、接头处的弯折不得大于3°。

D、接头处的钢筋轴线偏移不得大于0.1倍的钢筋直径,同时不得大于2mm。

②电弧焊:

钢筋接头采用搭接或帮条电弧焊时,宜采用双面焊缝。

钢筋接头采用搭接电弧焊时,两钢筋搭接端部应预弯,使两接合钢筋轴线一致。钢筋接头采用帮条电弧焊时,帮条应采用与主筋同级别的钢筋,其总截面面积不应小于被焊钢筋的截面积。焊缝长度,双面焊缝不小于5b,单面焊缝不小于10d。电弧焊接接头与钢筋弯曲处的距离不应小于10倍钢筋直径,也不宜位于构件的最大弯矩处。

焊接接头的焊缝厚度不小于主筋直径的0.3 倍;焊缝宽度不小于主筋直径的0.8 倍。

电弧焊接头外观检查结果,应符合下列要求:

A、焊缝表面应平整,不得有凹陷或焊瘤;

B、焊接接头区域不得有肉眼可见的裂纹;

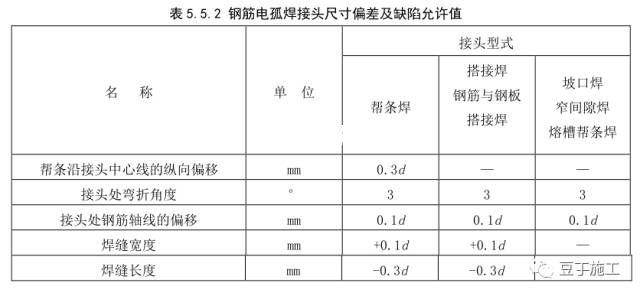

C、咬边深度、气孔、夹渣等缺陷允许值及接头尺寸的允许偏差,应符合表5.5.2要求。

桩基钢筋加工及安装标准施工工艺插图2



③机械接头:

钢筋的机械连接一般采用镦粗直螺纹、滚轧直螺纹或套筒挤压连接接头。镦粗直螺纹和滚轧直螺纹连接接头适用于直径大于或等于25mm的HRB335、HRB400级热轧带肋钢筋;套筒挤压连接接头适用于直径16~40mm的HRB335、HRB400级热轧带肋钢筋。 钢筋机械连接件处的最小混凝土保护层厚度应满足设计要求,且不得小于20mm,连接件之间或连接件与钢筋之间的横向净距不小于25mm。

对受力钢筋机械连接接头的位置要求,与焊接接头相同。

钢筋机械接头连接组装完成后,应符合下列规定:

1、对镦粗直螺纹连接接头,套筒每端不宜有一扣以上完整的螺纹外露,加长丝头型、扩口型及加锁母型接头的外露螺纹不受此限制,但应有明显标记。

2、对滚轧直螺纹连接接头,标准型接头连接套筒外应有有效螺纹外露,正反丝扣型接头套筒单边外露有效螺纹不得超过2倍螺距,其他连接形式应符合设计要求。

3、对套筒挤压接头,挤压后套筒长度应为原套筒长度的1.10~1.15倍,压痕道数应符合型式检验确定的道数。

④钢筋接头位置

对于钢筋接头,在35d且不小于500mm内,同一根钢筋不得有两个接头。配置在接头长度范围内的受力钢筋,其接头的截面面积占总截面面积的百分率在受拉区不得超过50%,在受压区无限制。



3.4 钢筋笼制作

⑴钢筋笼可按设计长度和设备吊装能力,采用整根或分段制造。当采用分段吊装时,要先在加工厂进行试拼对接合格,再分开吊装,保证对接钢筋连接质量。

⑵加强筋按设计要求布置,第一道加强筋距承台底40cm,最下一道设于钢筋底面以上10cm,中间部分自上而下每2m设一道,零数可在最下二段骨均分配,但不得大于2.5m。

⑶钢筋笼制造在专用胎具上或台架上进行,下料前,必须先进行拉直,然后对号加工下料,并分类标识摆放。钢筋的间距必须至少采用两个间距定型固定架来进行固定,禁止工人手扶固定间距,保证其主筋和箍筋的轴线、平顺度和间距符合设计和规范误差要求。

⑷在钢筋笼上端要均匀设置吊点,其吊点要有足够的强度和刚度,保证钢筋笼在起吊时不致变形。

⑸钢筋笼采用与桩体混凝土同标号的砼垫块。垫块厚5cm,在中心预留圆孔,在圆孔中穿8~10mm钢筋焊接固定在主筋上。垫块竖向每2m对称布置一圈,上下层梅花形错开,每圈不少于4个,保证主筋净保护层满足设计标准。经验收合格后,开始进行混凝土浇灌施工。

3.5 钢筋骨架的存放、运输与现场吊装

⑴钢筋骨架临时存放的场地必须保证平整、干燥。存放场地采用混凝土硬化地面并高出原地面,下垫枕木,上盖篷布,以免受潮或沾上泥土。每组骨架的各节段按墩桩号、节段号排序,挂牌标志(如用于几号墩位几号桩基、节段、长度、是否检验过等),便于使用时按顺序装车运出。

⑵钢筋骨架在转运至墩位的过程中必须保证骨架不变形。加强骨架内焊接三角支撑,以加强其刚度。采用汽车运输时要保证在每个加劲筋处设支承点,各支承点高度相等;采用人工抬运时,要多设抬棍,并且保证抬棍在加劲筋处尽量靠近骨架中心穿入,各抬棍受力尽量均匀。



四、声测管制造和安装

根据设计要求,须采用超声波检测的桩基础须设置声测管。

4.1 声测管材料

声测管采用钢管,内孔径不小于50mm、壁厚不小于3.5mm。其数量及布置按设计要求均匀设置。

4.2 声测管加工

声测管在钢筋笼制造场预先安装在已成型的钢筋笼上,声测管必须下端封闭,上端加盖,确保管内无异物;声测管固定采用U型筋及绑扎双保险的固定措施与钢筋笼连接牢固(不得焊接);声测管连接要积极采取外加套筒焊接方式进行,严防连接处断裂或堵管现象;连接处要光滑过渡,不漏水;管口要高出桩顶100mm以上,且各声测管管口高度要一致。

4.3声测管成型

成桩后的声测管要垂直、相互平行,严禁堵塞现象。



五、钢筋笼安装

成孔后第一次清孔达到标准,核测无误后开始钢筋笼安装。

5.1钢筋笼吊装

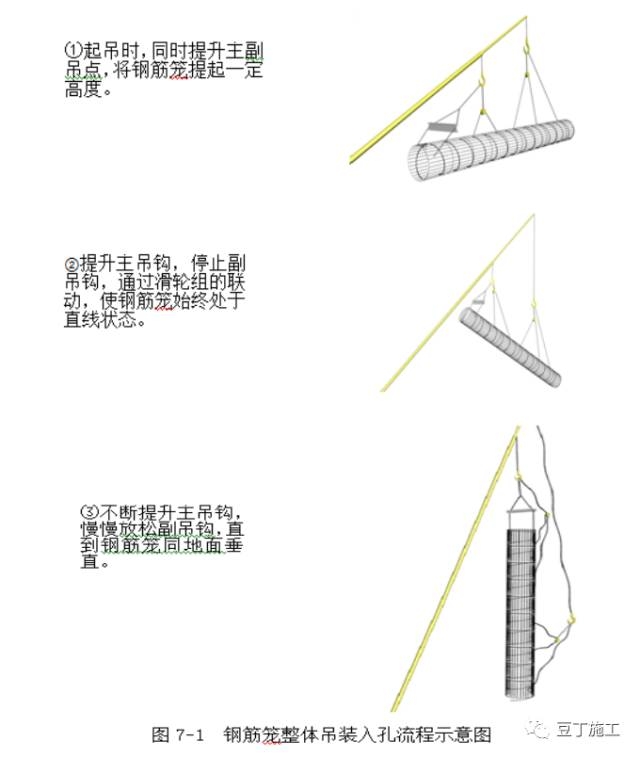

钢筋笼入孔,由吊车吊装。流程见图7-1“钢筋笼整体吊装入孔流程示意图”在安装钢筋笼时,采用两点起吊。第一吊点设在骨架的上部,使用吊车的大钩起吊。第二吊点设在骨架下部三分之一点处,使用吊车的小钩。整个钢筋笼同时起吊,在空中竖起调整。钢筋笼直径大于1200mm,长度大于6m时,对起吊点处予以加强加固,适当增加吊点处箍筋,控制焊接质量,以保证钢筋笼在起吊时不致变形或脱落。吊放钢筋笼入孔时要对准孔径,保持垂直,轻放、慢放入孔,入孔后要徐徐下放,不宜左右旋转,严禁摆动碰撞孔壁。若遇阻碍要停止下放,查明原因进行处理。严禁高提猛落和强制下放。

桩基钢筋加工及安装标准施工工艺插图3

5.2 钢筋笼连接

第一节骨架放到最后一节加劲筋位置时,穿进型钢,将钢筋骨架临时支撑在孔口型钢上,再起吊第二节骨架与第一节骨架连接。连接时上、下主筋位置对正,保持钢筋笼上下轴线在一直线上,不得出现转折。连接时先连接一个方向的两根接头,然后稍提起,以使上下节钢筋笼在自重作用下垂直,再连接其它所有的接头,接头位置必须按50%接头数量上下错开至少35d。接头连接好后绑扎箍筋,完成后骨架吊高,抽出支撑型钢后,下放骨架。如此循环,使骨架下至设计标高。

5.3 钢筋笼固定

钢筋笼中心与桩的设计中心位置对正。骨架最上端的定位筋长度,必须由设计桩顶标高、实测护筒标高计算得来,核对骨架中心和高程无误后再吊放在护筒上设置的型钢上,也可直接焊接在护筒或机架上。为防止钢筋笼掉笼或在灌注过程中浮笼,定位筋须进行加固。钢筋笼定位后,尽量在6h内浇注混凝土,防止坍孔。

5.4 钢筋笼吊放偏差要求

⑴钢筋笼中心与桩孔中心偏差不大于10mm(十字桩绷线测量);

⑵钢筋笼底面高程偏差不大于±50mm(测绳系重锤测量)。



六、质量检验标准

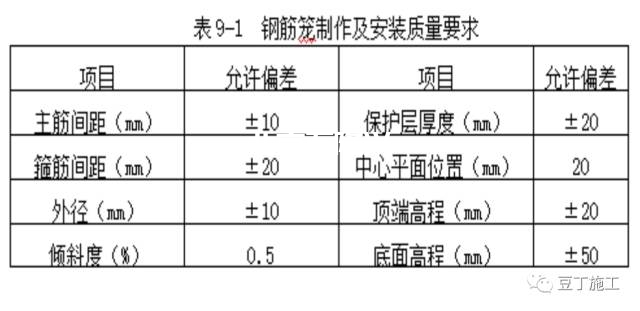

钢筋笼制作及安装质量要求(表9-1)

桩基钢筋加工及安装标准施工工艺插图4





七、质量通病及预防措施

7.1钢筋笼变形

⑴原因分析:

①钢筋笼分节太长,加强箍设置不足,刚度不够;

②钢筋笼在堆放、运输和吊装过程中未严格遵守技术规程,产生累计变形。

⑵预防措施:

①钢筋笼过长时,应分节制作、分节吊装,然后在孔口焊接;

②应根据技术规程要求设置加强箍,并与主筋焊接牢固;

③在安装钢筋笼时,宜设置临时吊装扁担梁,以增加刚度。

7.2钢筋笼安装位置偏差

⑴原因分析:

①钢筋笼上未设置垫块或垫块不足,不能有效控制混凝土保护层厚度;

②桩孔本身有较大偏差;

③钢筋笼未垂直吊放入孔,而是斜插入孔内。

⑵预防措施:

①在钢筋笼主筋上,每隔一定距离设置一组垫块,以控制混凝土的保护层厚度,使钢筋笼的平面位置对准孔轴线;

②钢筋笼应在垂直状态时吊放入笼。

7.3钢筋笼上浮

⑴原因分析:

①混凝土在进入钢筋笼底部时浇注速度太快,导管埋设太深,被混凝土顶起;

②钢筋笼未采取固定措施,提导管时挂起钢筋笼。

⑵预防措施:

①当混凝土上升到接近钢筋笼下端时,应放慢浇注速度,减小混凝土面上升的动能,以免钢筋笼被顶托而上浮。在钢筋笼被埋入混凝土中有一定深度时,再提升导管,减少导管埋入深度,使导管下端高出钢筋笼被埋入混凝土中有一定深度是,再提升导管,减少导管埋入深度,使导管下端高出钢筋笼下端有相当距离时再按正常速度浇注,在通常情况下,可防止钢筋笼上浮;

②浇注混凝土前,应将钢筋笼固定在孔位护筒上,可防止上浮。



文章来源网络,侵删。
