GK型等强钢筋锥螺纹接头连接

分类:行业论坛 2468



概述



钢筋锥螺纹接头是利用锥螺纹能承受拉、压两种作用力及自锁性、密封性好的原理,将钢筋的连接端加工成锥螺纹,按照规定的力矩值把钢筋连接成一体的接头。



GK型等强钢筋锥螺纹接头的基本思路是:在钢筋端头切削锥螺纹之前,先对钢筋端头沿径向通过压模施加很大的压力,使其塑性变形,形成一圆锥桩体,之后再按照普通锥螺纹钢筋接头的工艺路线,在预压过的钢筋端头上车削锥形螺纹,再用带内锥螺纹的钢套筒用力矩扳手进行拧紧连接。在钢筋端头塑性变形过程中,根据冷作硬化的原理,变形之后的钢筋端头材料强度比钢筋母材提高10%~20%,从而使在其上车削出的锥螺纹强度也相应提高,弥补了由于车削螺纹使钢筋母材截面尺寸减小而造成的接头承载能力下降的缺陷,从而大大提高了锥螺纹接头的强度,使之不小于相应钢筋母材的强度。由于强化长度可调,因此可有效避免螺纹接头根部弱化现象。不用依赖钢筋超强,就可以达到行业标准中最高级I级接头对强度的要求。



钢筋锥螺纹接头



钢筋锥螺纹接头是指能承受拉、压两种作用力的机械接头。钢筋锥螺纹接头操作时,首先用专用套丝机将钢筋的待连接端加工成锥形外螺纹;然后,通过带锥形内螺纹的钢连接套筒,将两根待接钢筋连接;最后,利用力矩扳手按规定的力矩值使钢筋和连接钢套简拧紧在一起。



钢筋锥螺纹接头工艺简便,能够在施工现场连接直径16~40mm的热轧HRB335、HRB400同径和异径的竖向或水平钢筋,且不受钢筋是否带肋和含碳量的限制。主要适用于按一、二级抗震等级设施的工业和民用建筑钢筋混凝土结构的热轧 HRB335、HRB400钢筋的连接施工;但不得用于预应力钢筋的连接。对于直接承受动荷载的结构构件,其接头还应当满足抗疲劳性能等设计要求。



GK 型等强钢筋锥螺纹接头工艺线路图

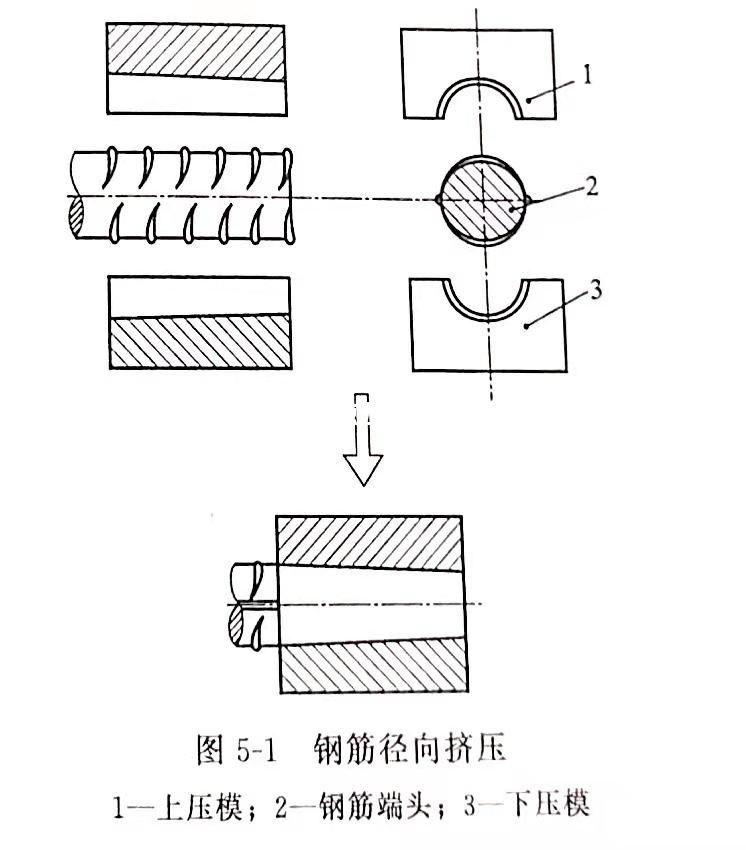

(1)GK型等强钢筋锥螺纹接头径向挤压,如图5-1所示。



GK型等强钢筋锥螺纹接头连接插图

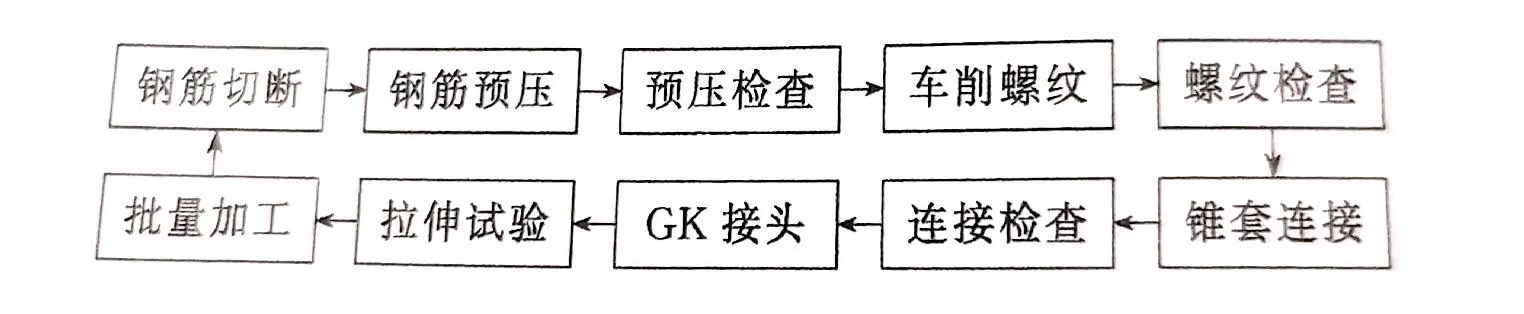

(2)GK型等强钢筋锥螺纹接头工艺线路图



GK型等强钢筋锥螺纹接头连接插图1
