5分钟掌握3类构件的钢筋连接方法

分类:行业论坛 709

钢筋安装施工准备

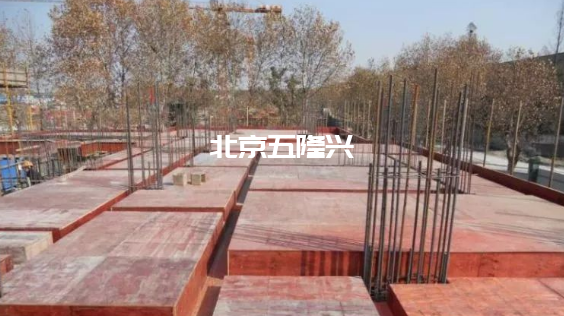

现场开始绑扎钢筋前,首先应将垫层上、模板内的垃圾等清理干净。绑扎时在模板上先划出钢筋位置线:底板钢筋应在垫层上划线;墙板钢筋在模板上划线;柱子箍筋在两根对角线上划点,梁的箍筋应在架立筋上划点。

5分钟掌握3类构件的钢筋连接方法插图

模板工作面经清理完成后再整体交付钢筋班



钢筋锚固要求

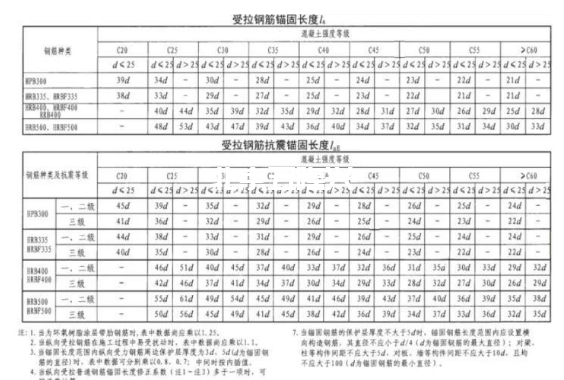

受拉钢筋的最小锚固长度La及抗震锚固长度LaE应符合16G101-1规范要求:



5分钟掌握3类构件的钢筋连接方法插图1



柱钢筋安装

(一)柱钢筋绑扎.

1、在楼板混凝土上弹出柱子定位控制线,对柱子位置进行检查,如有主筋偏位超出规范范围应及时上报,并由技术负责人做出处理方案后,根据处理方案进行施工,现场不得自行处理。



2、套柱箍筋:按图纸要求间距,计算好每根柱箍筋数量,先将箍筋套在下层伸出的搭接筋上,然后焊接柱子钢筋,箍筋的接头(弯钩叠合处)应交错布置在四角纵向钢筋上。



3、画箍筋间距点 :在焊好的柱子竖向钢筋上,按图纸要求用粉笔划箍筋间距点。



4、柱箍筋绑扎:按已划好的箍筋位置线,将已套好的箍筋往上移动,由上往下绑扎,宜采用缠扣绑扎。箍筋与主筋要垂直,箍筋转角处与主筋交点均要绑扎,主筋与箍筋非转角部分的相交点成梅花交错绑扎。箍筋的弯钩叠合处应沿柱子竖筋交错 布置,并绑扎牢固。柱子上下两端箍筋应加密,加密区长度及加密区内箍筋间距应符合设计图纸要求。设计要求箍筋设拉筋时,拉筋应钩住箍筋。



5、安装柱垫块:柱子采用塑料垫块,其纵横间距不得超过800mm且横向间距不得少于2个。

5分钟掌握3类构件的钢筋连接方法插图2



5分钟掌握3类构件的钢筋连接方法插图3

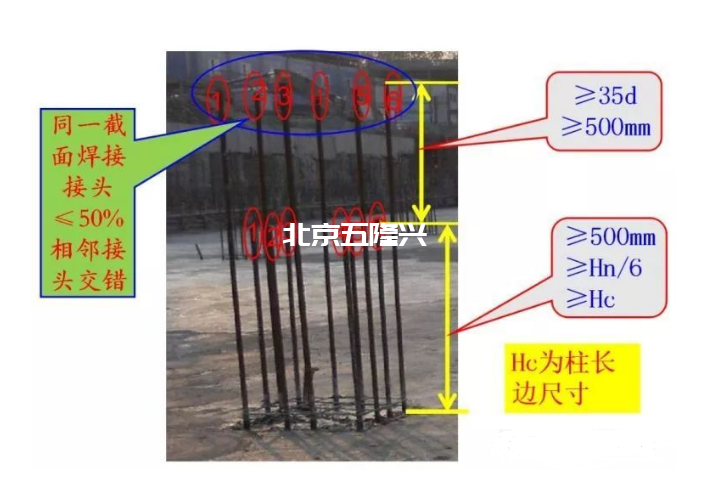

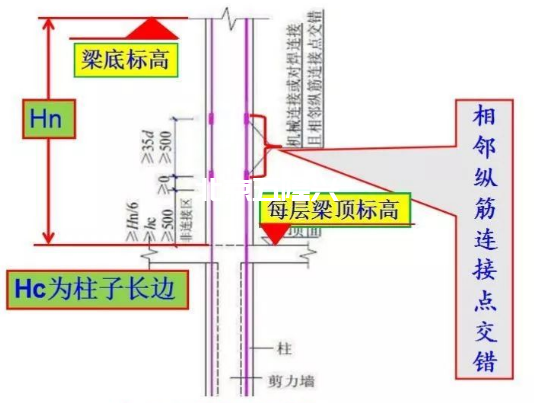

(二)纵向筋接长正确做法

5分钟掌握3类构件的钢筋连接方法插图4

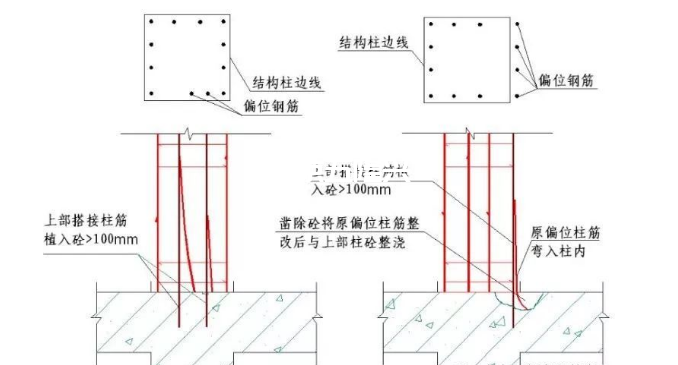

(三)柱筋偏位处理节点

5分钟掌握3类构件的钢筋连接方法插图5

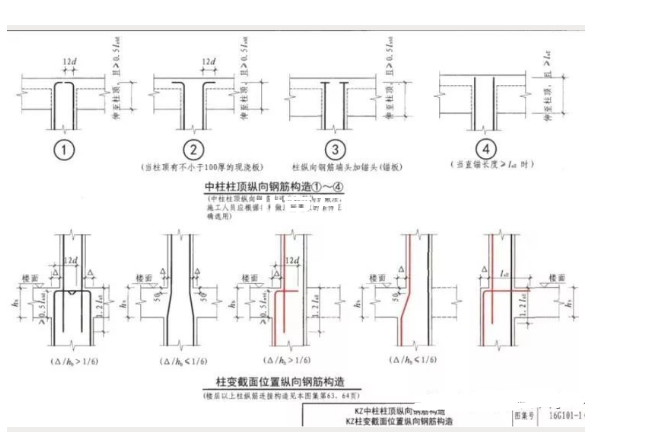

(四)变截面柱构造要求

5分钟掌握3类构件的钢筋连接方法插图6

柱变截面位置纵向钢筋构造

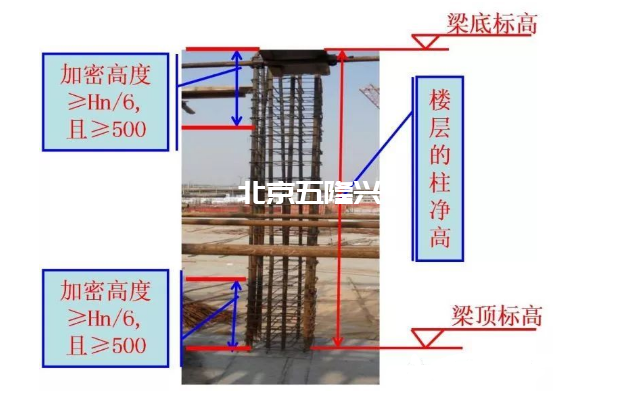

(五)柱箍筋加密构造要求

5分钟掌握3类构件的钢筋连接方法插图7

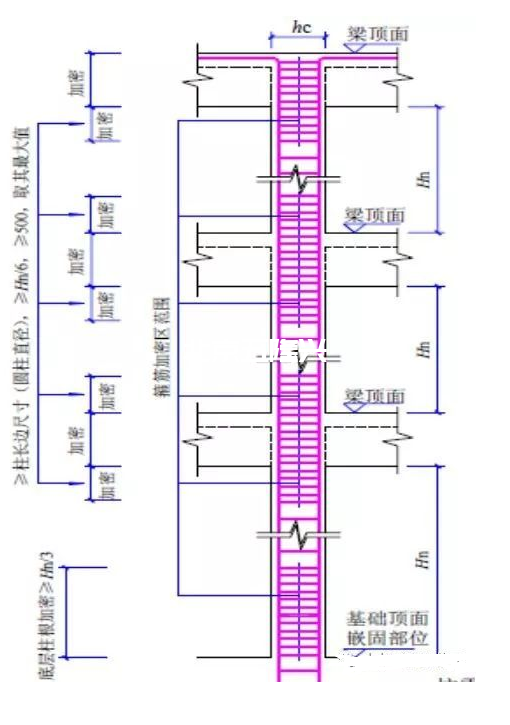

(六)柱箍筋加密区范围

5分钟掌握3类构件的钢筋连接方法插图8



(七)核心箍筋要求法

5分钟掌握3类构件的钢筋连接方法插图9

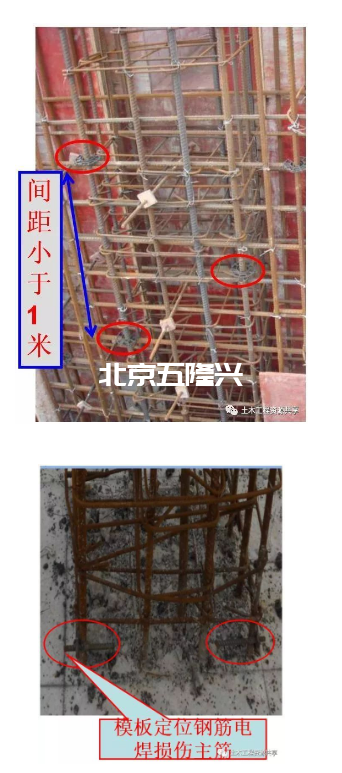

(八)钢筋保护层垫块设置要求

5分钟掌握3类构件的钢筋连接方法插图10

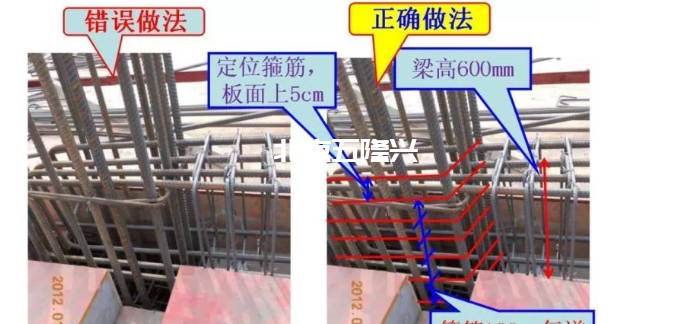

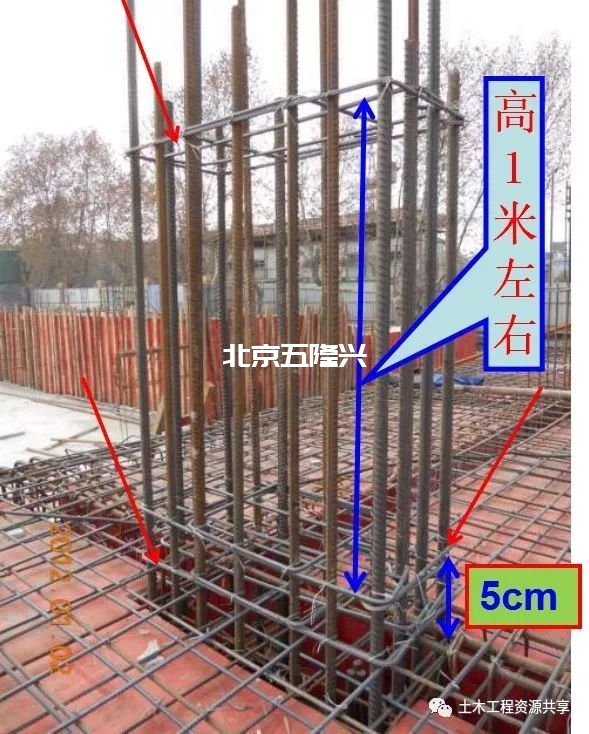

(十)定位箍设置要求

5分钟掌握3类构件的钢筋连接方法插图11

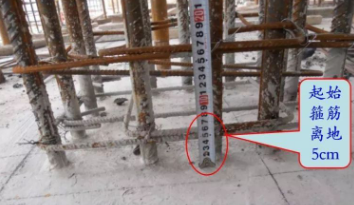

(十一)柱子起始箍筋

5分钟掌握3类构件的钢筋连接方法插图12



墙钢筋安装

1、在楼板混凝土上弹出墙身及门窗洞口位置线,再次校正预埋插筋,如有位移时,同柱主筋处理。



2、墙身分布筋的安放顺序:应先绑竖筋向定距卡,把墙身所需的竖向分布筋立放在墙柱边与墙柱稍微固定。再绑横筋向定距卡,然后自上而下将横向分布筋固定于墙上。最后固定纵向分布筋。



3、墙筋为双向受力钢筋,所有钢筋交叉点应逐点绑扎,其搭接程度及位置要符合设计图纸及施工规范的要求。为保证墙体钢筋在混凝土浇筑时不产生移位,每层拟在楼板顶设置一道用A8钢筋焊制的墙筋定位架,用于墙体两层钢筋间相对位置的定位及单根钢筋的定位。



4、为保证门窗洞口标高位置正确,在洞口竖筋上划出标高线。门窗洞口要按设计要求绑扎连梁钢筋,锚入墙内长度要符合设计要求。另外,配合其他工种安装预埋管件、预留洞口等,其位置、标高均应符合设计要求。



5、墙筋垫块采用塑料垫块,呈梅花形布置,纵横间距不超过800*800mm 。
